管道支吊架的垂直荷載和水平荷載是怎么計算的呢？荷載是使支吊架產生內力和變形的外力及其他因素。因此計算支吊架的荷載至關重要，那么如何去計算呢？荷載的作用方向?yàn)榇怪狈较蚝退椒较?，因此也分為垂直荷載和水平荷載。支吊架所承受的荷載必須是符合標準的，否則負荷易發生問題。建筑結構設計時，對不同荷載應采用不同的代表值。

管道支吊架荷載垂直荷載計算

管道支吊架荷載垂直是垂直方向所受到的作用力，可分為基本垂直荷載和可變垂直荷載。

 1、管道支吊架荷載基本垂直荷載是管道支吊架所承受的管道重力、介質重力、保溫層等附件的重力等永久性荷載。

 2、管道支吊架荷載可變垂直荷載是管道所承受的活荷載、沉積物重力和發生地震時所應該承受的特殊變化的荷載。

管道支吊架基本垂直荷載計算

可先將復雜的管道支架體系近似的看作簡支梁，根據受力分析，管架B所承受的基本垂直荷載為GB=(GL1+ GL1)/2  因管道支吊架在一個工程里數量種類繁多，不可能一一計算，為此我們只需考慮同類型支架的最不利受力狀況即可，根據管道支吊架的最大允許跨度來計算最不利支架，此時就只需計算長度為最大允許跨度L的管道、介質、保溫層的重力GB即可。其重力方向的計算荷載為G=αGB （α=1.2~1.4）

管道支吊架荷載水平荷載計算

 管道水平方向的荷載是作用在管架上的水平推力，根據支架類型可分為活動管架上的水平推力和固定管架上的水平推力。

 1、活動管架水平推力主要來自管道摩擦力，吊桿水平推力可忽略；水平推力即為管道摩擦力f=μG（μ為摩擦系數，G為管道垂直荷載）

 2、固定支架的水平推力主要來自補償器的彈性變形力。采用補償器補償?shù)墓艿?，其作用在固定管架上的水平推力為補償器被壓縮或拉伸所產生的反彈力。水平推力=補償器反彈力T=ηΔL（η為補償器的彈性模量，ΔL為補償器發生的變形長度）

 采用自然補償?shù)墓艿?，是利用管道的自然彎曲形狀所具有的柔性以補償管道的熱脹和冷縮位移。

 固定支架變形管道長度為L(zhǎng)，補償臂管道長為L(zhǎng)b 管道安裝溫度按t1℃考慮，管道工作溫度為t2℃，故鋼管材質的管道會在溫度變化下縮短ΔL=α×ΔT×L(式中α為鋼管的線膨脹系數，ΔT為溫差，L為固定支架變形管道長度)，所以作用在管道補償上的推力為T=3ΔLEI/Lb3（E為管道的彈性模量，I為管道的慣性矩）

管道支吊架安裝間距

管道支吊架間距設置不規范是安裝工程中的一項通病現象，具體表現為管道支吊架安裝間距過大，間距不均勻。

管道支吊架間距設置不規范造成的影響：

1、支吊架安裝間距過大，管道將會局部變形、下沉，影響管道使用安全。

2、支吊架安裝間距不均勻，安裝觀感差。

《建筑給水排水及采暖工程施工質量驗收規范》上對管道支吊架間距的相關規定：

3.3.8 鋼管水平安裝的支、吊架間距不應大于表3.3.8的規定。

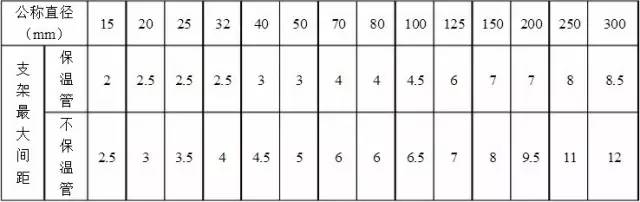

表3.3.8 鋼管管道支架的最大間距

3.3.9 采暖、給水及熱水供應系統的塑料管及復合管垂直或水平安裝的支架間距應符合表3.3.9的規定。采用金屬制作的管道支架，應在管道與支架間加襯非金屬墊或套管。

表3.3.9 塑料管及復合管管道支架的最大間距

3.3.10 銅管垂直或水平安裝的支架間距應符合表3.3.10的規定。

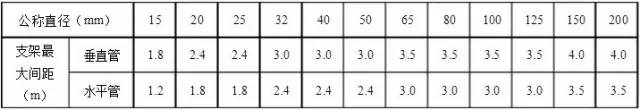

表3.3.10 銅管管道支架的最大間距

3.3.11 采暖、給水及熱水供應系統的金屬管道立管管卡安裝應符合下列規定：

①樓層高度小于或等于5m，每層必須安裝1個。

②樓層高度大于5m，每層不得少于2個。

③管卡安裝高度，距地面應為1.5～1.8m，2個以上管卡應勻稱安裝，同一房間管卡應安裝在同一高度上。

5.2.8 金屬排水管道上的吊鉤或卡箍應固定在承重結構上。固定件間距：橫管不大于2m；立管不大于3m。

樓層高度小于或等于4m，立管可安裝1個固定件。立管底部的彎管處應設支墩或采取固定措施。

5.2.9 排水塑料管道支、吊架間距應符合表5.2.9的規定。

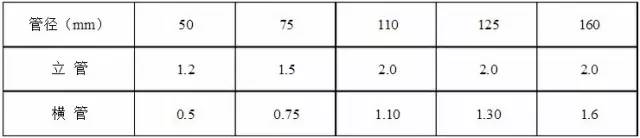

表5.2.9 排水塑料管道支吊架最大間距（單位：m）

管道支吊架間距設置不規范的原因：

（1）片面追求省工省料，沒有按管道材質、規格大小對照規范要求設置支吊架的間距。

（2）施工隨意，沒有整體考慮支(吊)架安裝觀感。

管道支吊架間距設置不規范的防治：

支架安裝前應根據管道設計坡度和起點標高，算出中間各點和終點標高，彈好線，按滿足規范間距要求和均勻布置原則，定出各支架安裝點及標高進行安裝。
