【抗震支吊架檢驗方法】抗震支架主要部件槽鋼、托臂、螺紋件、連接件、螺母等檢驗方法

文章來源：鑫佳通抗震作者：抗震支架小編發布時間：2018-08-04 09:41:10 瀏覽次數：13211

[導讀]：抗震支架對各主要管道支吊架的受力狀態和運行情況進行過系統的檢驗、分析及調整.為了解決管道支吊架在設計、安裝和運行中存在的問題,消除由于支吊架受力不合理引起的機組安全運行隱患,存在較多影響管道壽命和安全運行的隱患.我們對抗震支架主要部件槽鋼、托臂、螺紋件、連接件、螺母進行檢驗、分析,以期改善抗震支吊架的運行狀況,達到設備安全、經濟運行之目的。▶ 語音朗讀; 本文883個文字,預計閱讀時間3分鐘。

抗震支架對各主要管道支吊架的受力狀態和運行情況進行過系統的檢驗、分析及調整.為了解決管道支吊架在設計、安裝和運行中存在的問題,消除由于抗震支吊架受力不合理引起的機組安全運行隱患,存在較多影響管道壽命和安全運行的隱患.我們對抗震支架主要部件槽鋼、托臂、螺紋件、連接件、螺母進行檢驗、分析,以期改善抗震支吊架的運行狀況,達到設備安全、經濟運行之目的。

產品外觀檢查

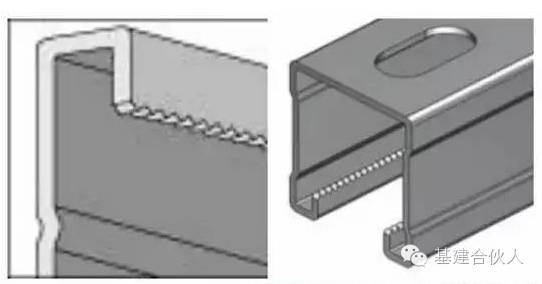

槽鋼、托臂

檢驗項目	檢驗標準	檢驗方法（檢驗工具）
-無褪色，無毛刺和損傷		目測
-表面鍍層或涂層完好無磨損		目測
-折彎處無裂痕無翹曲		目測
-焊接處飽滿無焊渣無氣孔		目測
-槽鋼開口尺寸	21.8~22.8mm	游標卡尺

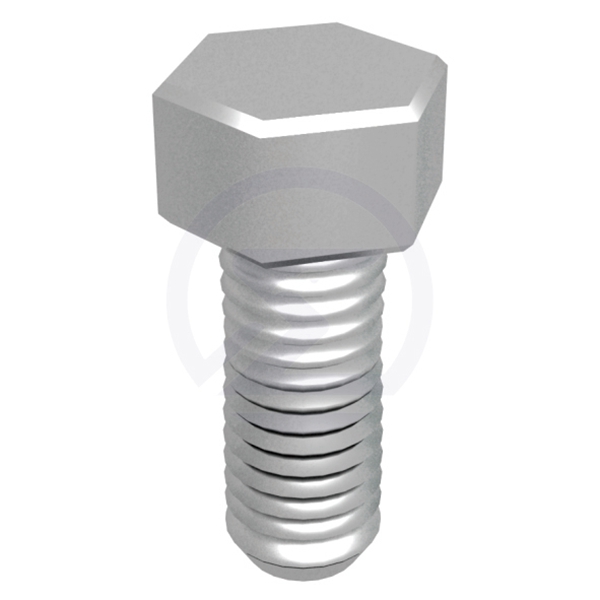

全牙螺桿、六角螺栓、六角螺母等螺紋件

檢驗項目	檢驗標準	檢驗方法（檢驗工具）
-無褪色，無毛刺和損傷		目測
-螺紋無缺陷		目測

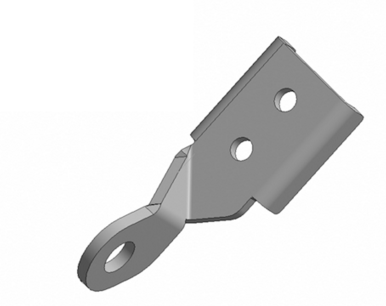

抗震連接件

檢驗項目	檢驗標準	檢驗方法（檢驗工具）
-無褪色，無毛刺和損傷		目測
-焊接處飽滿無焊渣無氣孔		目測

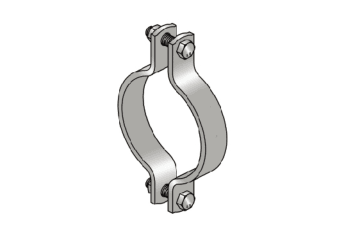

P型夾、歐姆夾

檢驗項目	檢驗標準	檢驗方法（檢驗工具）
-無褪色，無毛刺和損傷		目測
-配套零件（螺栓、螺母等）完好無損，數量齊全		目測

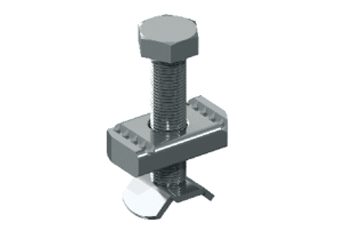

彈簧螺母、槽鋼螺母

檢驗項目	檢驗標準	檢驗方法（檢驗工具）
-無褪色，無毛刺和損傷		目測
-牙齒齊全無缺損		目測

單體支架形式檢查

如存在以下諸項則檢查其是否符合設計：

檢驗項目	檢驗標準	檢驗方法（檢驗工具）
-主吊螺桿、橫擔槽鋼、斜撐等的拼裝形式	圖紙	目測
-主吊螺桿、橫擔槽鋼、斜撐等的規格選用	圖紙	目測
-各螺桿、橫擔槽鋼、斜撐之間的平行度、角度	圖紙	游標卡尺、直角尺
-各連接點連接件的選用	圖紙	目測
-各連接點連接件的方向與安裝位置	圖紙	目測
-各連接點的彈簧螺母數量	圖紙	目測
-彈簧螺母的方向是否與槽鋼垂直，即牙齒能與槽鋼卷邊咬合	圖紙	直角尺
-與底托連接的槽鋼是否已緊貼到底座底板	0~5mm	游標卡尺
-連接點的對穿螺桿位置與長度	圖紙	目測
-各連接槽鋼之前的間隙	0~5mm	游標卡尺
-各連接件與槽鋼、螺桿等的角度	圖紙	目測
-各管夾的安裝形式	圖紙	目測
-各管夾的自配零件（螺栓、螺母等）是否齊	圖紙	目測
-各管夾的連接是否與槽鋼等垂直	圖紙	直角尺
-橡膠管墊、內襯墊的安裝	圖紙	目測

強度檢查

六角螺栓、六角螺母的扭矩不可過大或過小

螺栓規格	安裝扭矩(Nm)	檢驗方法（檢驗工具）
- M10	40	扭力扳手
- M12	50	扭力扳手
- M16	75	扭力扳手
