成品管道支吊架，是將給排水、空調通風、消防、強電、弱電等安裝工程中的各專業的支吊架綜合在一起，通過標準化構件組合形成統一的管道支吊架系統。

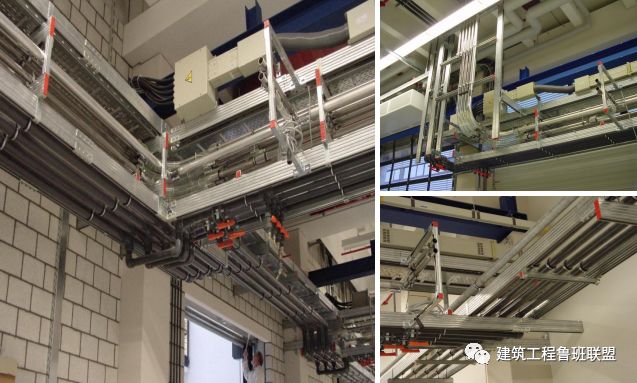

▲ 工程示例（三亞海棠灣共建機房工程）

設計要點示例

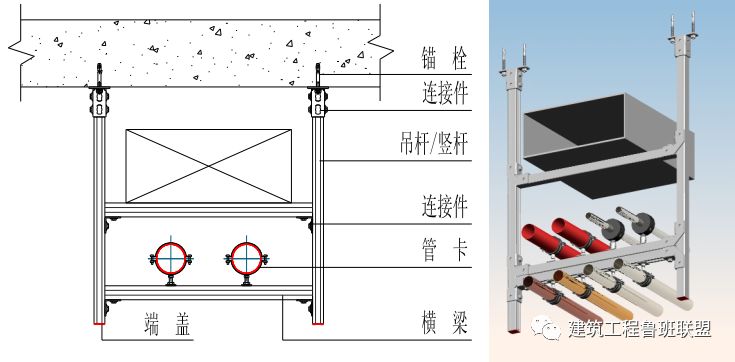

· 設計大樣

根據安裝各相關專業圖紙，參照土建及裝飾圖紙，對支吊架設計大樣進行策劃和細化。

當管徑較大時，有關支吊架對于梁、板、柱、鋼架等結構強度的影響，須經結構專業設計人員驗算。

· 計算及策劃

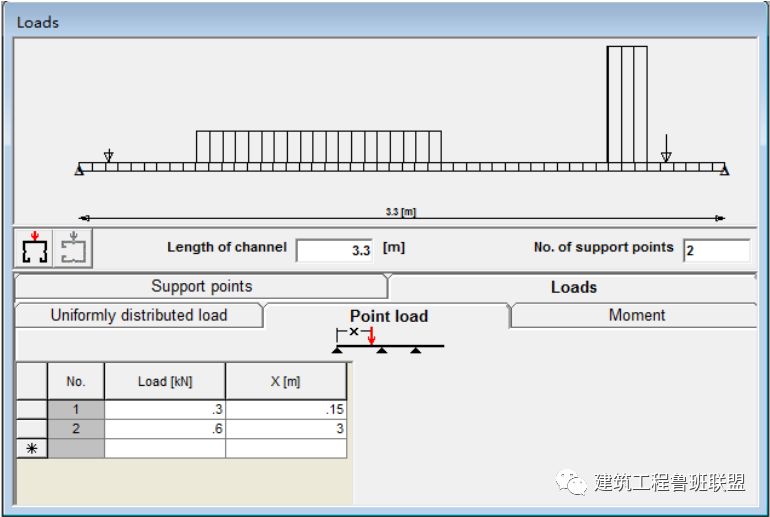

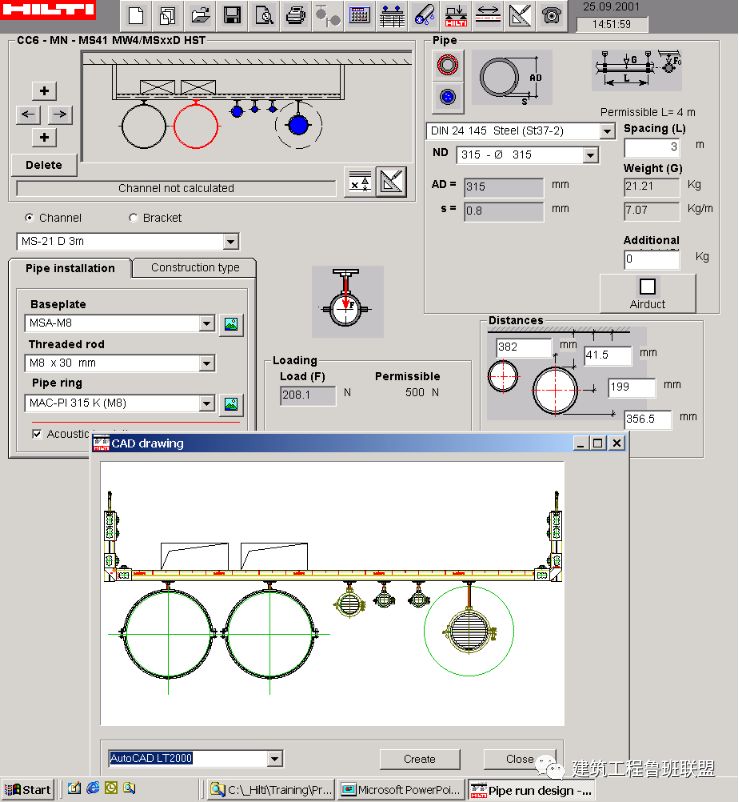

進行所承管線荷載及支吊架的計算及策劃，主要是通過專用管道支吊架軟件設計及校核，出具受力計算書和CAD圖紙。

也可以通過參考《五金手冊》《給水用硬聚氯乙烯管材》等規范查詢材料自重以進行安裝重量計算，螺栓連接按鋼結構設計規范的有關公式計算連接螺栓大小。

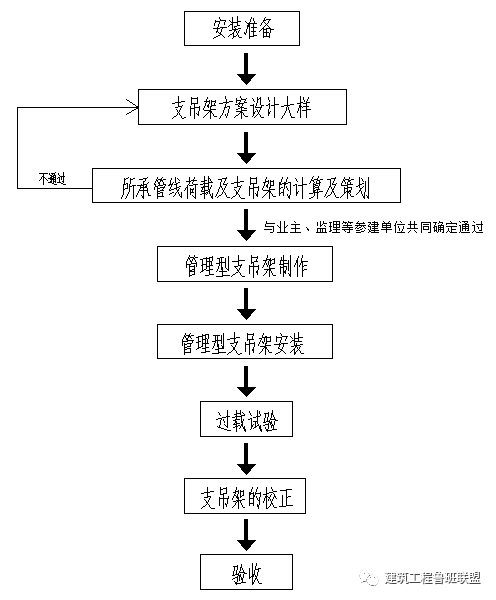

安裝流程示例

安裝工程一般均為多家專業施工單位施工，為避免相互間的施工沖突，要先確定施工順序，新風排煙道、水暖大管等體量大的先行施工，排水、空調凝結水管等無壓管道再行施工（確保坡度合理、排水通暢），其他的后續施工。

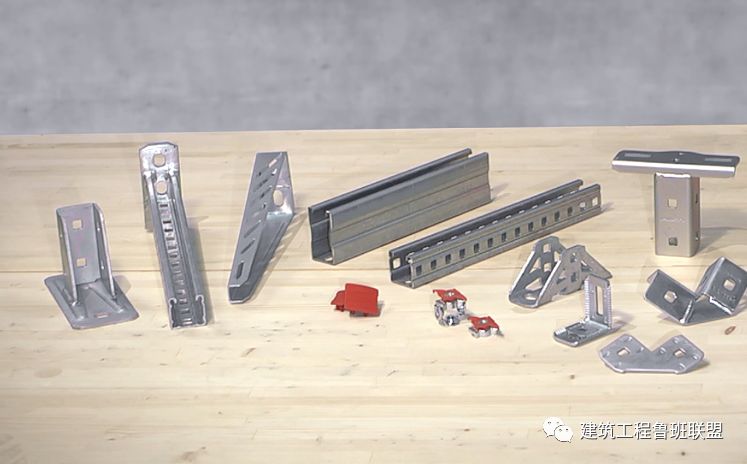

· 安裝系統標準化配件

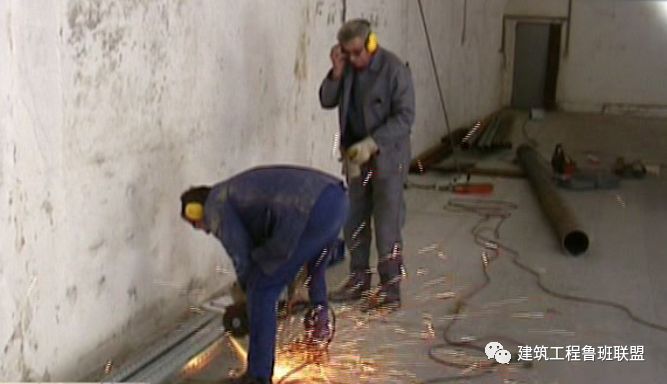

· 根據圖紙切割槽鋼

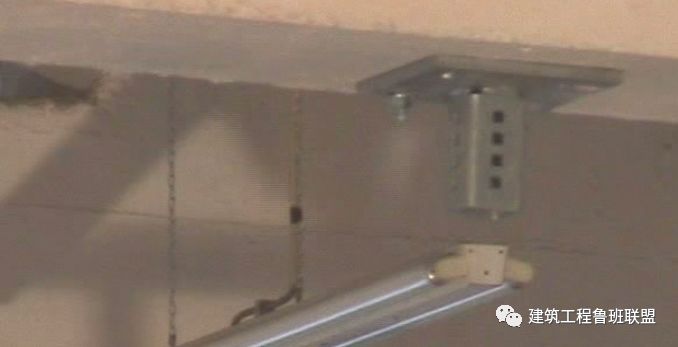

· 安裝槽鋼底座

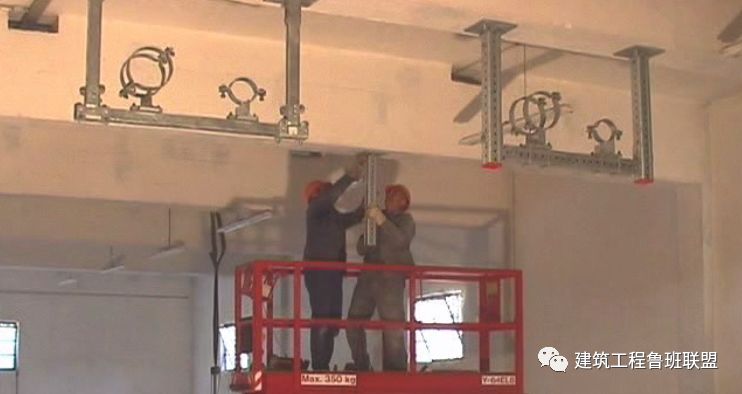

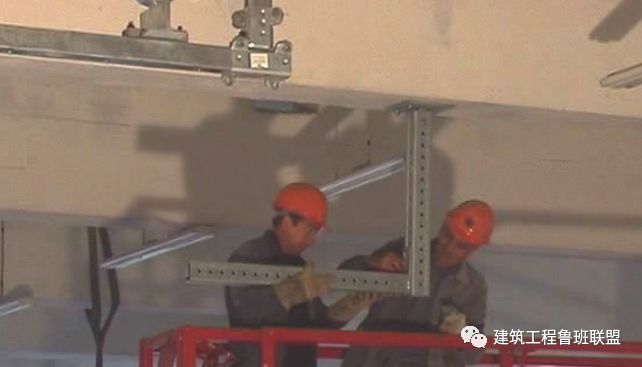

· 安裝槽鋼

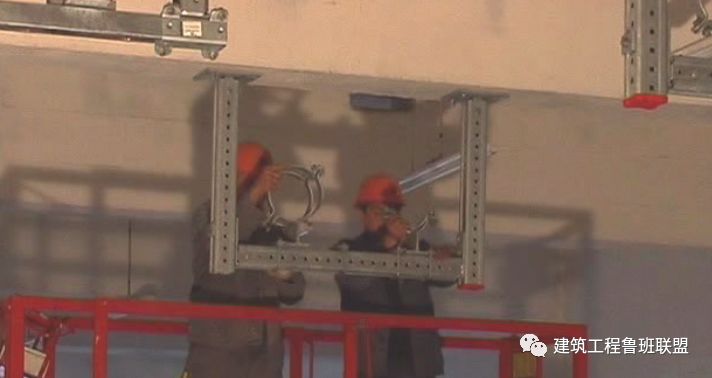

· 安裝管束

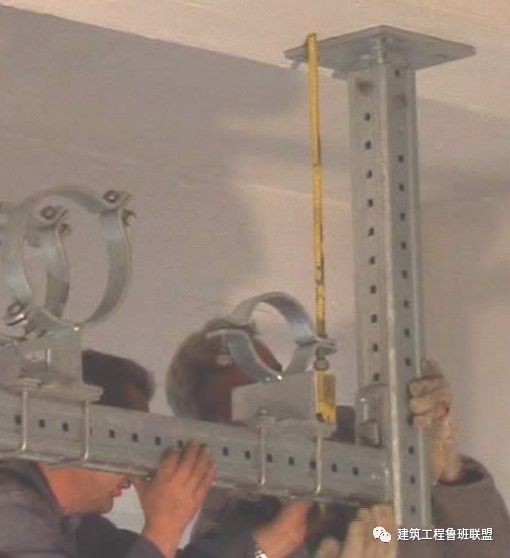

· 調整管束標高

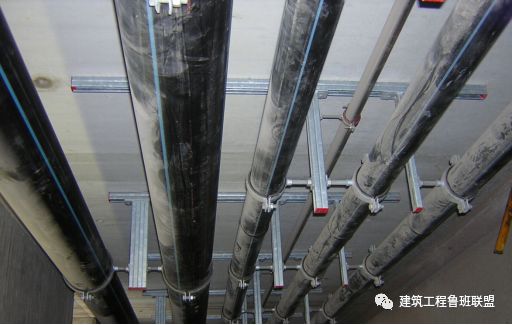

· 安裝管道
