抗震支吊架為何是建筑機電工程新重點?
地震是地殼釋放能量的過程中造成的振動,通過地震波對人類的生活造成影響甚至破壞。根據目前世界研究地震的水平,地震波可以分為縱波(P波)、橫波(S波)、和面波(L波)三種形式??v波屬于推進波,使地面發生上下的震動,破壞性相對較弱。橫波屬于剪切波,使地面發生前后左右的抖動,破壞性較強。面波屬于縱波和橫波在地表相遇后激發產生的混合波,破壞性最強。 在機電抗震領域,重力支吊架起到抵抗、緩解垂直地震力(即縱波)的作用。而抗震支吊架,通過其獨特的斜撐結構,大大的抵抗和緩解水平地震力(即橫波)的作用。
設置抗震支吊架的依據是什么?

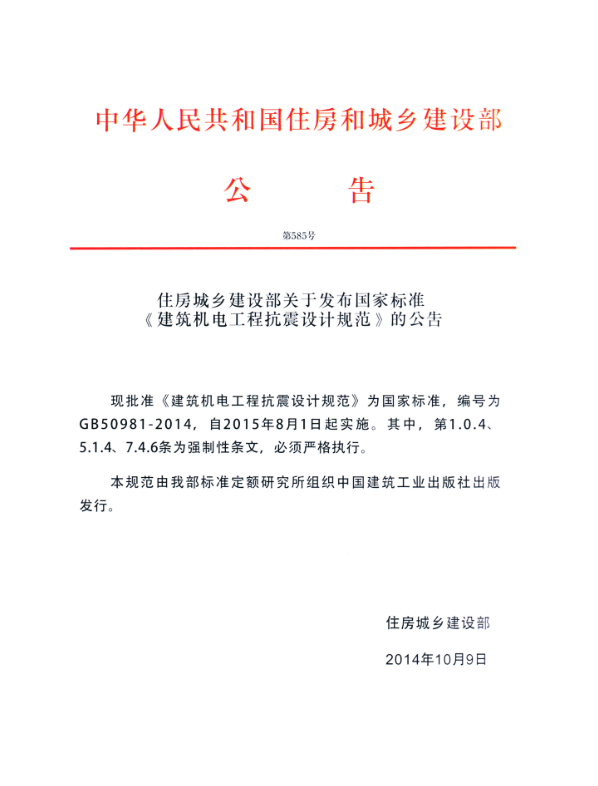

依據2015年住房城鄉建設部發布實施的國家標準GB50981-2014《建筑機電工程抗震設計規范》,其中明確規定了抗震支吊架的設計與使用。該標準自2015年8月1日起實施,也意味著自此之后的建筑機電工程必須要考慮抗震支吊架了。
何為抗震支吊架?
抗震支吊架是用于支承水管、風管、橋架等機電管線設備并提供抗震支撐的支吊架產品。依據GB50981-2014《建筑機電工程抗震設計規范》,抗震支吊架的定義是:與建筑結構體牢固連接,以地震力為主要荷載的抗震支撐設施。由錨固體、加固吊桿、抗震連接構件及抗震斜撐組成。
抗震支吊架的常見形式有哪些?
依據GB50981-2014《建筑機電工程抗震設計規范》,抗震支吊架是由錨固件、加固吊桿、抗震連接構件及抗震斜撐組成。組成抗震支吊架的所有構件應采用成品構件,連接緊固件的構造應便于安裝。

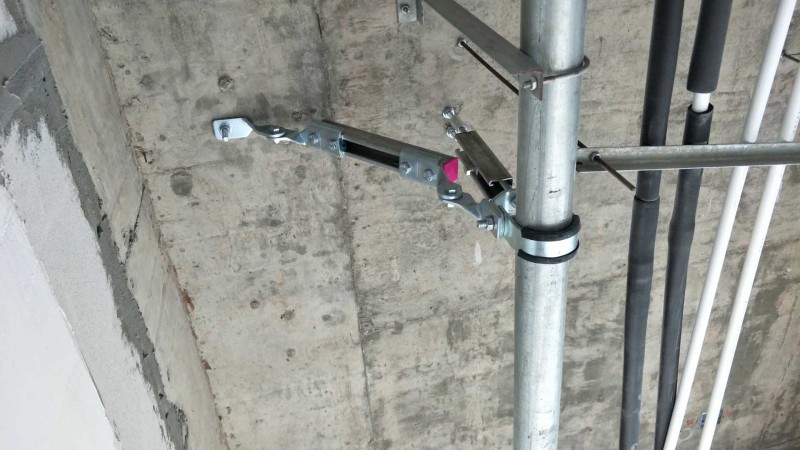

側向抗震支吊架
用以抵御側向水平地震力作用。

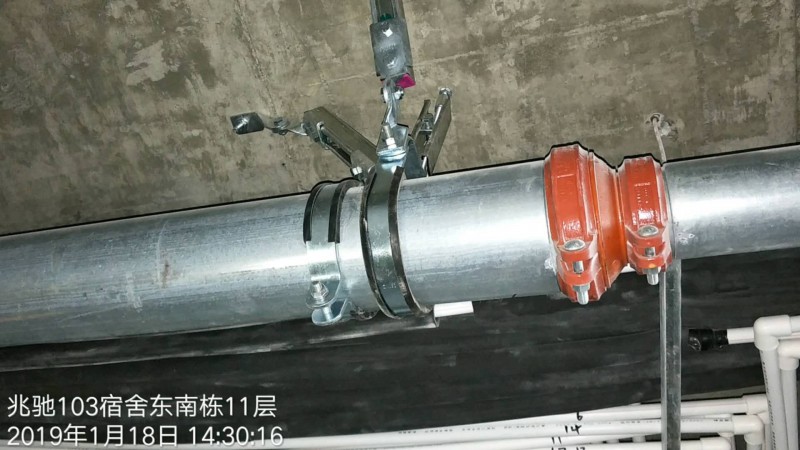

縱向抗震支吊架
用以抵御縱向水平地震力作用。

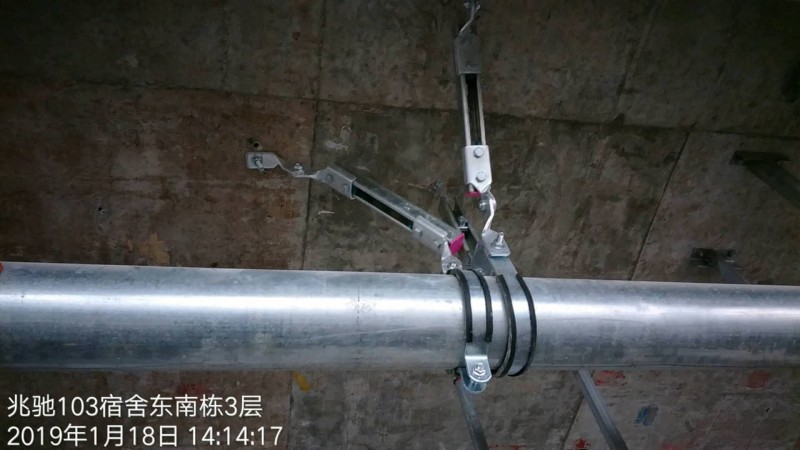

單管(桿)抗震支吊架
是由一根承重吊架和抗震斜撐組成的抗震支吊架。

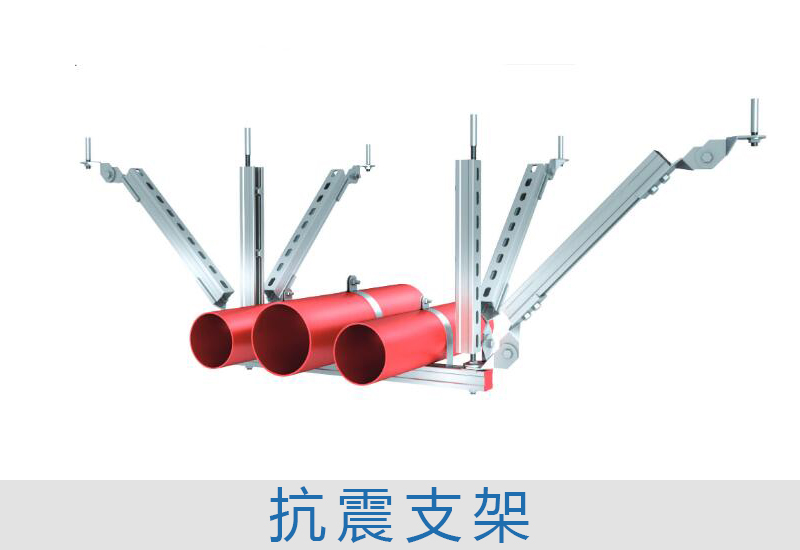

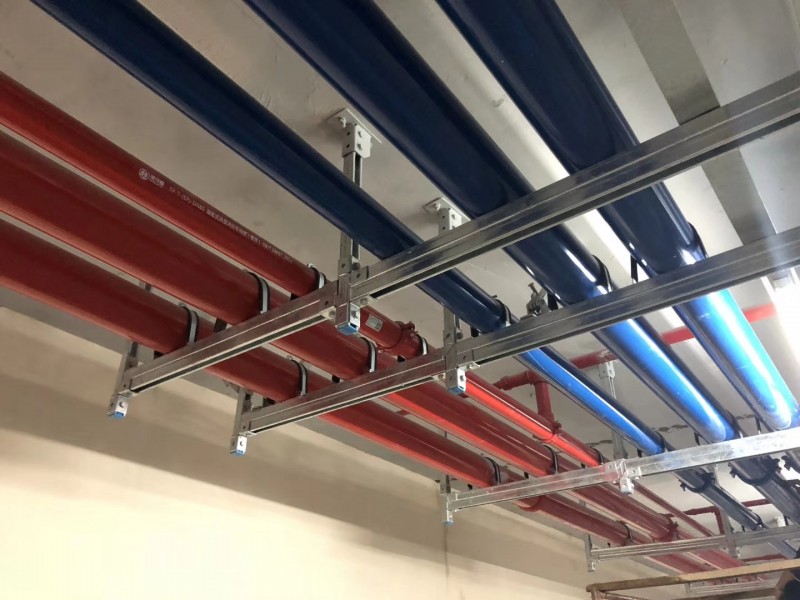

門型抗震支吊架
由兩根及以上承重吊架和橫梁、抗震斜撐組成的抗震支吊架。
哪些地方需要使用抗震支吊架?
依據GB50981-2014《建筑機電工程抗震設計規范》:
第1.0.4條(強條)規定抗震設計烈度為6度及6度以上地區的建筑機電工程必須進行抗震設計。
第3.1.6條條文說明規定了需進行抗震設防的內容:①懸吊管道中重力大于1.8kN的設備;②DN65以上的生活給水、消防管道系統;③矩形截面面積大于等于0.38㎡和圓形直徑大于等于0.7m的風管系統;④對于內徑大于等于60mm的電氣配管及重力大于等于150N/m的電纜梯架、電纜槽盒、母線槽。
第3.1.8條規定穿過隔震層的建筑機電工程程管道應采用柔性連接或其他方式,并應在隔震層兩側設置抗震支架。
第4.1.2.1條規定8度、9度地區的高層建筑的給水、排水立管直線長度大于50m時,宜采取抗震動措施;直線長度大于100m時,應采取抗震動措施。
第4.1.2.3條規定需要設防的室內給水、熱水以及消防管道管徑大于或等于DN65的水平管道,當其采用吊架、支架或托架固定時,應按要求設置抗震支承。
第5.1.2.4條規定鍋爐房、制冷機房、熱交換站內的管道應有可靠的側向和縱向抗震支撐。多根管道共用支吊架或管徑大于等于300mm的單根管道支吊架,宜采用門型抗震支吊架。
第5.1.3.3條規定矩形截面面積大于等于0.38㎡和圓形直徑大于等于0.70m的風道可采用抗震支吊架。
第5.1.4條(強條)規定防排煙風道、事故通風風道及相關設備應采用抗震支吊架。
第5.1.5.4條規定重力大于1.8kN的空調機組、風機等設備不宜采用吊裝安裝。當必須采用吊裝時,應避免設在人員活動和疏散通道位置的上方,但應設置抗震支吊架。
第6.1.1條規定內徑大于或等于25mm的燃?xì)夤艿缿?yīng)進行抗震設計,管道抗震支吊架的設置應符合規定。
第6.2.8條規定在建筑高度大于50m的建筑物內,燃?xì)夤艿缿?yīng)根據建筑抗震要求,在適當?shù)拈g隔設置抗震支撐。
第7.1.2條規定內徑不小于60mm的電氣配管及重力不小于150N/m的電纜梯架、電纜槽盒、母線槽均應進行抗震設防。
