抗震支架估計近兩年的項目都會多多少少遇到點，雖然現在還是個比較尷尬的東西，但其作用還是很大很大的。

一、先來了解下抗震支架有關聯性的發展史：

• 地震作用會導致設備（如：變配電站、制冷機房、鍋爐房）變形、管道和電力線掉落或破損，地震強度大時甚至引起關聯性的次生危害；

• 自2015年8月1日起實施的《建筑機電工程抗震設計規范》GB50981-2014中明確規定抗震設防烈度為 6 度及 6 度以上地區的建筑機電工程必須進行抗震設計。

起源圖示：

二：再來說說設計部分

先說下，抗震設計的要求，為三大點：小震不損、中震可修、大震不倒。
那么關于設計部分，共分為兩塊：
設計說明
設計計算
常規設計說明是由設計單位（建設項目設計院）來完成；
而設計計算常規是由抗震支架廠家來完成的。

1、設計說明部分

參照《建筑機電工程抗震設計規范》GB50981-2014，針對機電專業，常規分為三大塊來描述設計要求，示意如下：

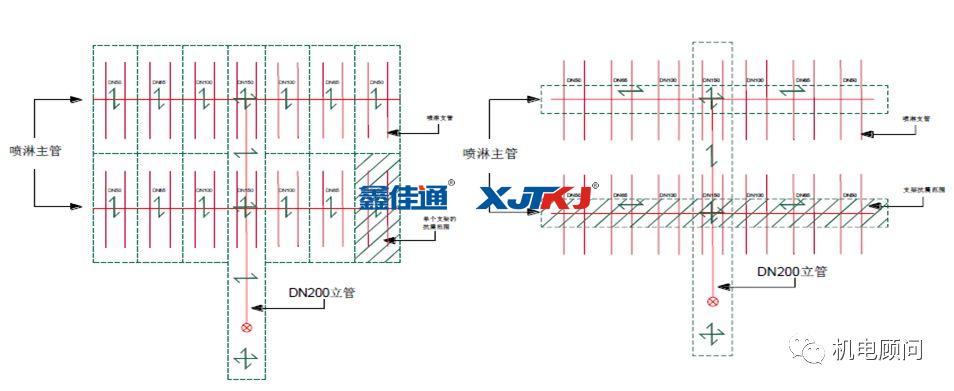

給排水部分：

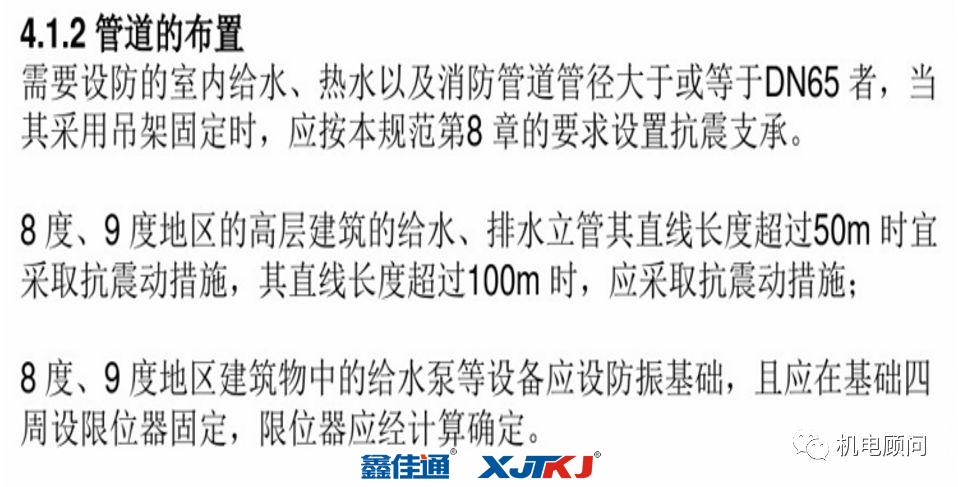

• 先看下規范怎么要求的：

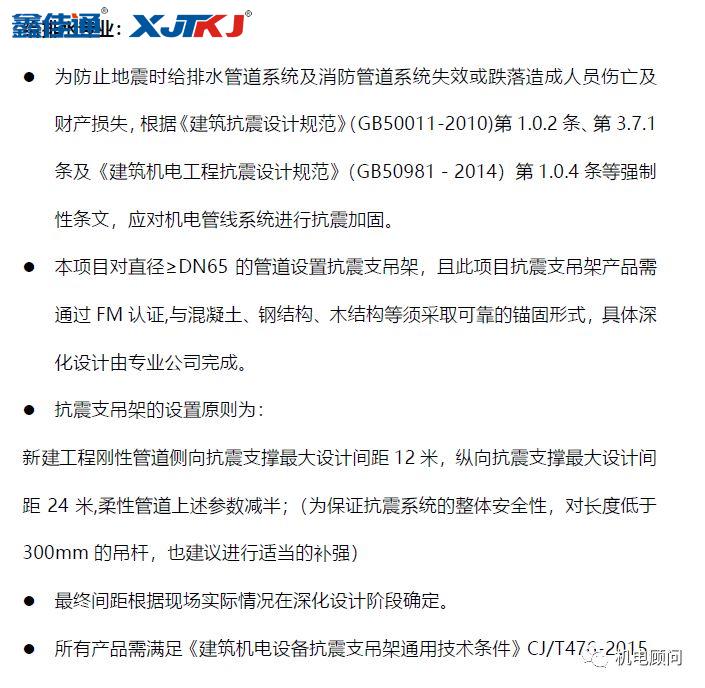

• 再看下常規設計單位會在設計說明中怎么表述呢：

電氣部分：

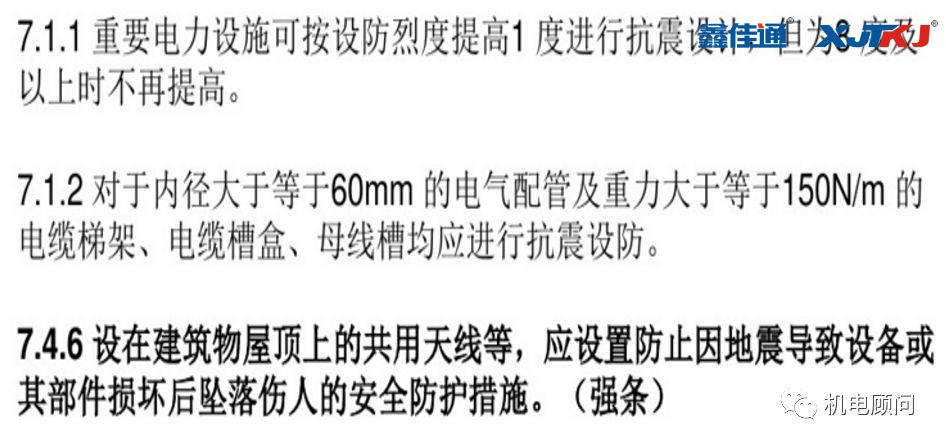

• 先看下規范怎么要求的：

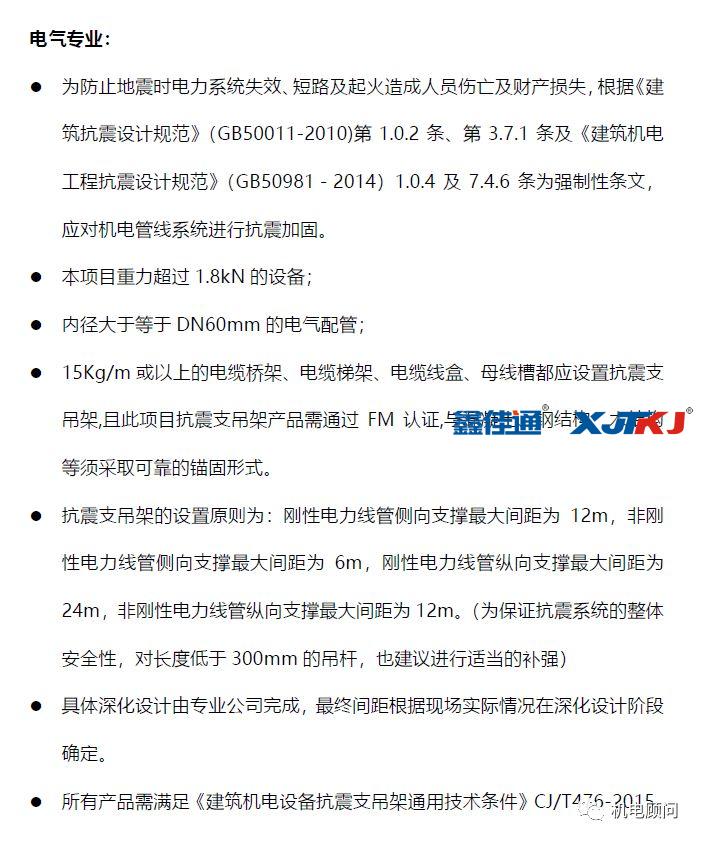

• 再看下常規設計單位會在設計說明中怎么表述呢：

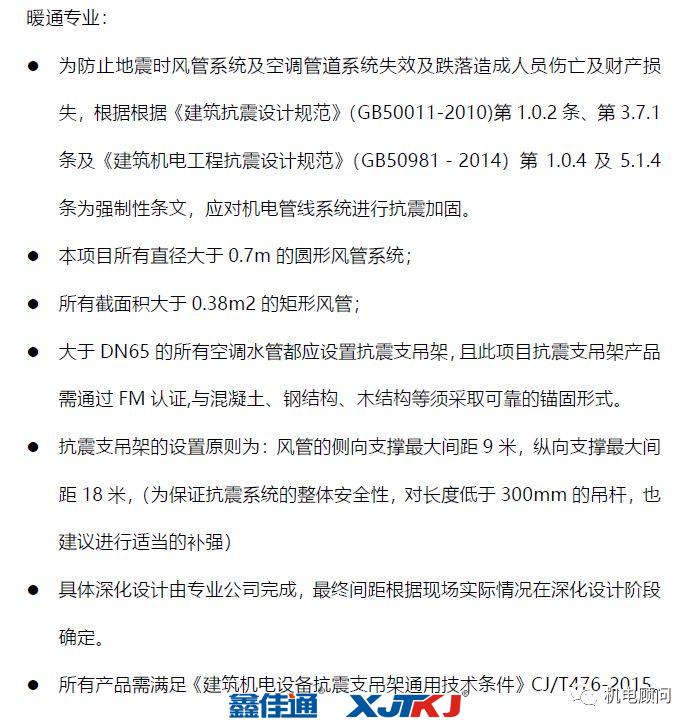

暖通部分：

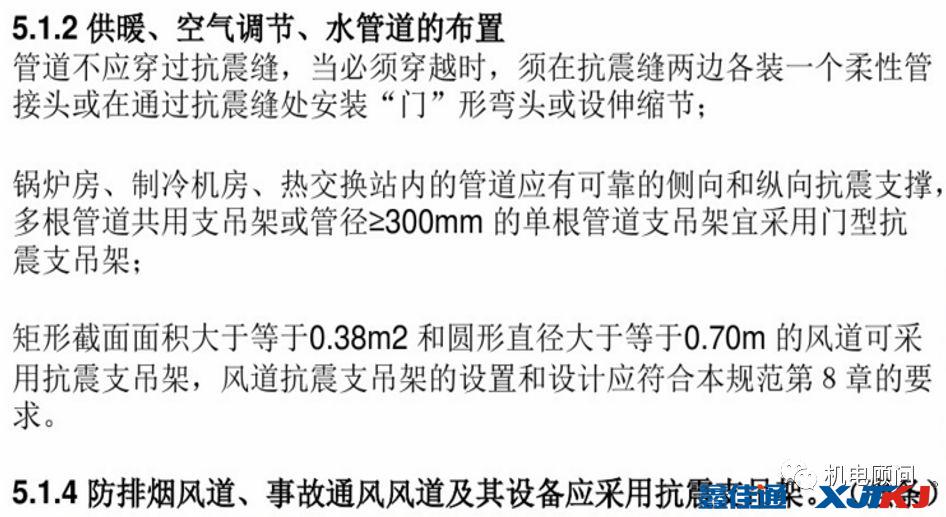

• 先看下規范怎么要求的：

• 再看下常規設計單位會在設計說明中怎么表述呢：

2、設計計算部分

設計計算部分又可以分為兩大塊

• 力學計算

• 測試

a、力學計算

常規廠家接收到需要設置抗震支架的項目圖紙后，會分為四步驟：

• 確定抗震支吊架的位置及類型；

• 計算出每付抗震支吊架的地震水平作用力荷載；

• 確定每付抗震支吊架節點強度是否符合規范；

• 繪制抗震支吊架節點詳圖。

力學計算屬于第二步，那么怎么計算呢？規范中給到了一些計算公式，當然，顧問君非結構力學專業，沒那精通，只能給一些常規的方式，最終還需要廠家計算的。

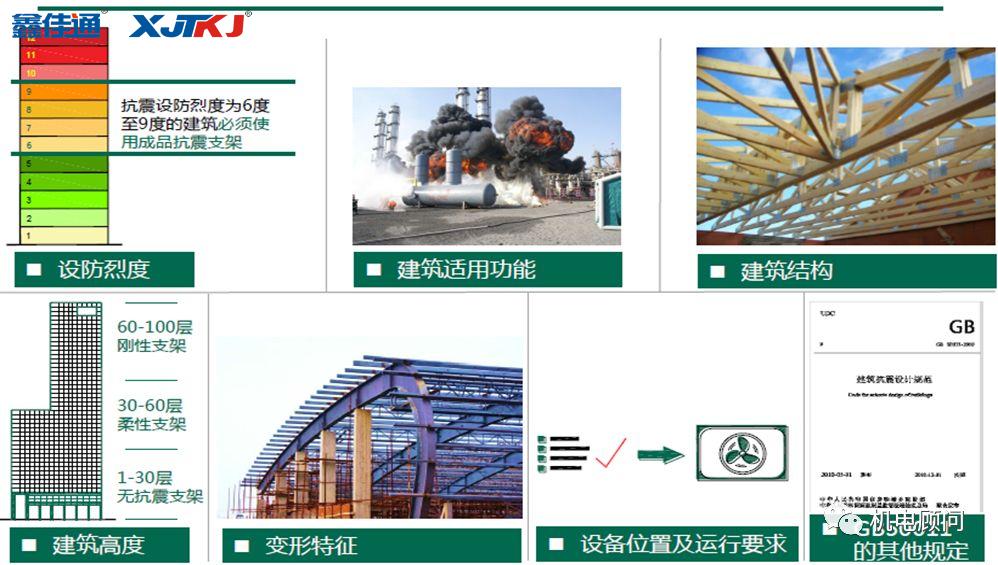

先說說計算時主要考慮因素，圖片告訴您：

1、設防烈度、建筑功能、結構形式、建筑高度、變形特性、設備及管線的位置及運行要求等等

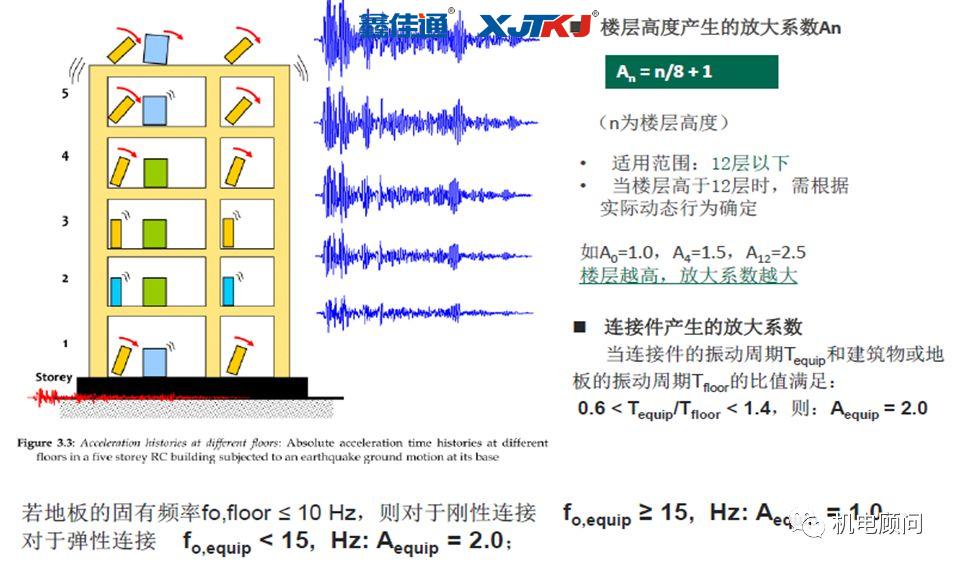

2、建筑高度，可以大致理解為，樓層越高，振幅越大

回到力學計算

在規范61頁中，有關于重力荷載范圍的計算說明

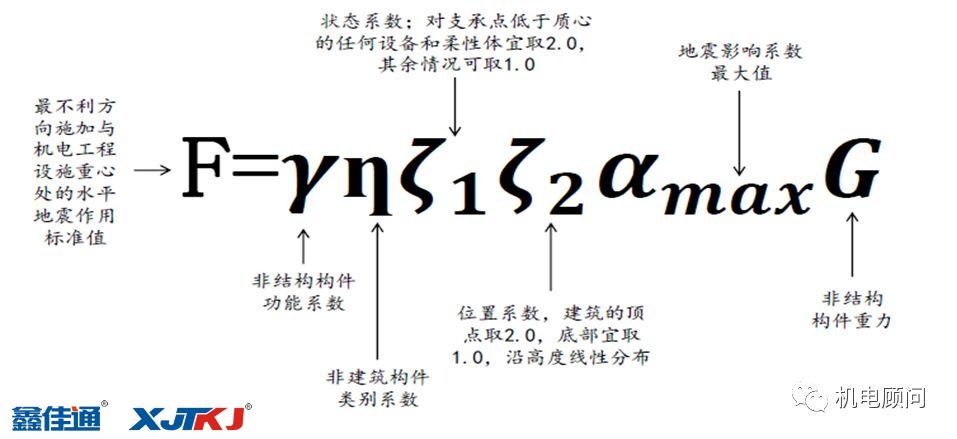

在規范9頁中，有針對荷載驗算的公式

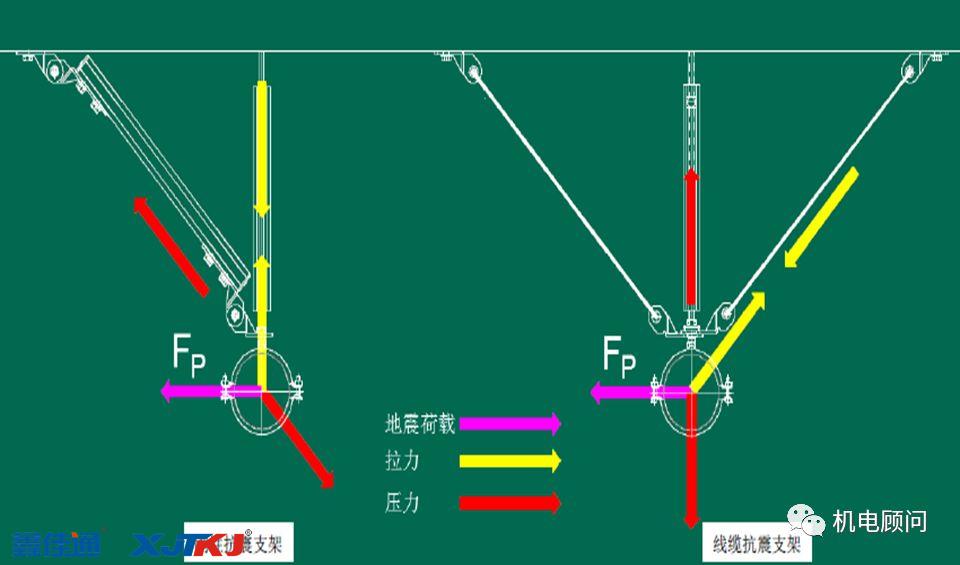

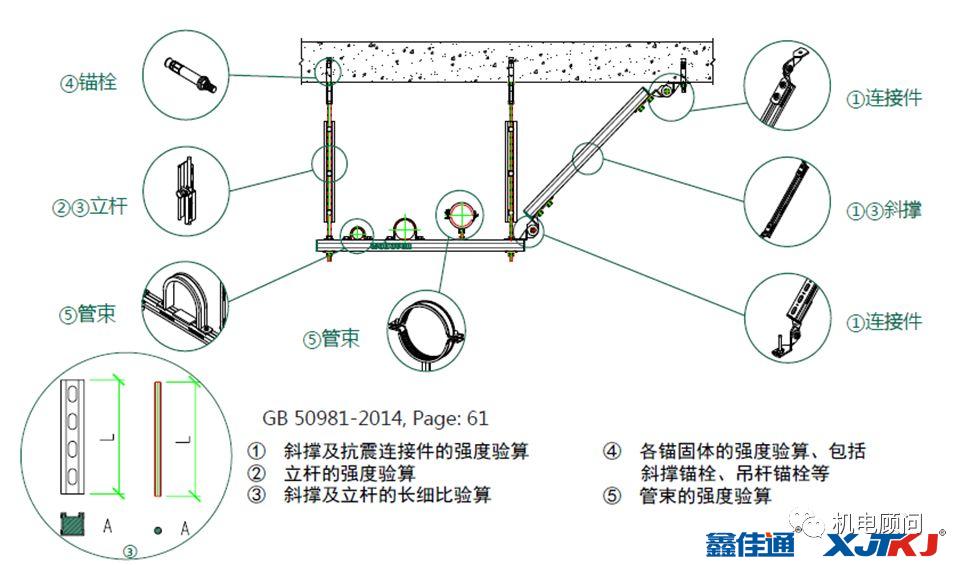

關于產品強度驗算

b、測試

當一個產品完成生產后，必須要做相應的檢測，這也是必須的，那么，對于抗震支架需要做哪些測試呢？哪些部件需要做呢？

哪些測試？

力學性能測試報告
抗拉承載力測試報告
抗沖擊性能測試報告
抗疲勞荷載測試報告
耐火承載力測試報告
抗腐蝕測試報告
用于裂縫混凝土的抗震性能裂縫系列測試測報告
槽鋼抗彎性能測試報告
槽鋼抗壓性能測試報告
槽鋼抗拉性能測試報告
槽鋼鎖扣卷邊抗拉性能測試報告
槽鋼鎖扣卷邊抗滑移性能測試報告
槽鋼鎖扣200萬次抗疲勞荷載測試報告
管束力學性能報告
管束防火測試報告
連接配件的力學性能測試報告
相關產品的耐腐蝕鹽霧試驗報告

抗震支架有哪些部件？

槽鋼
錨栓
立桿
連接件
斜撐
管束等等

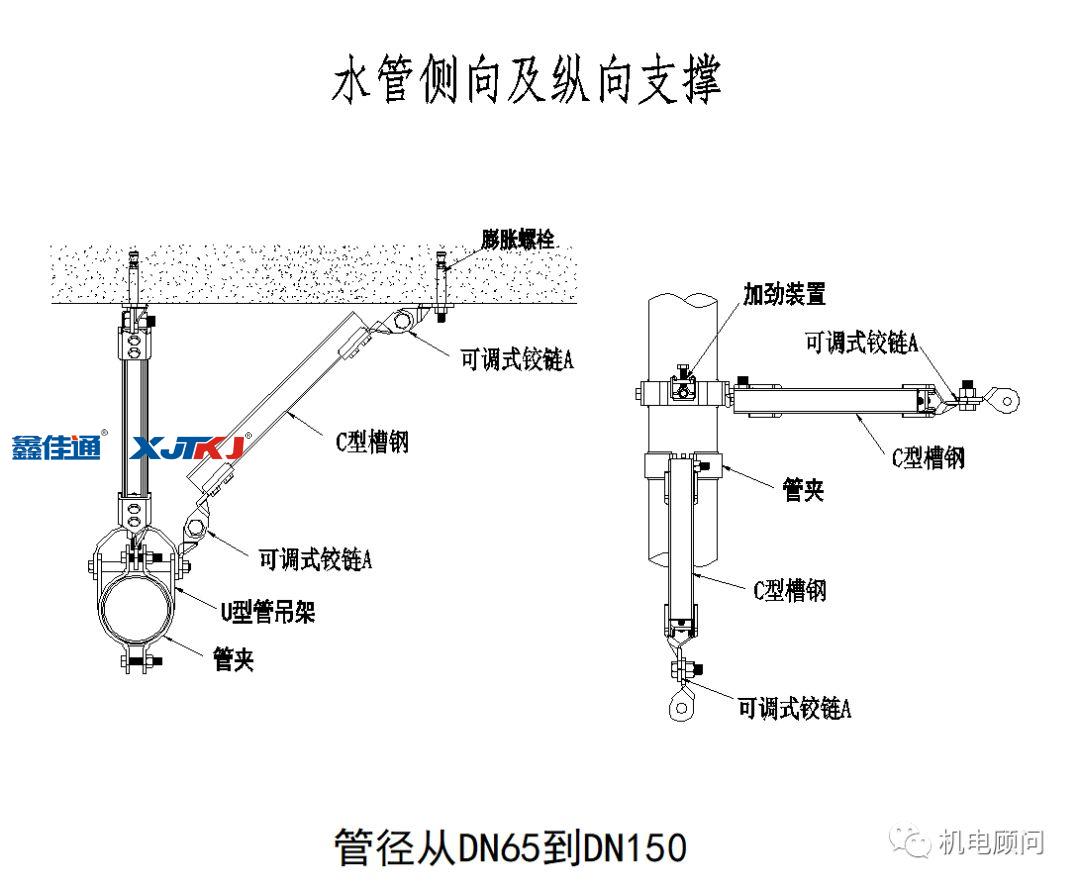

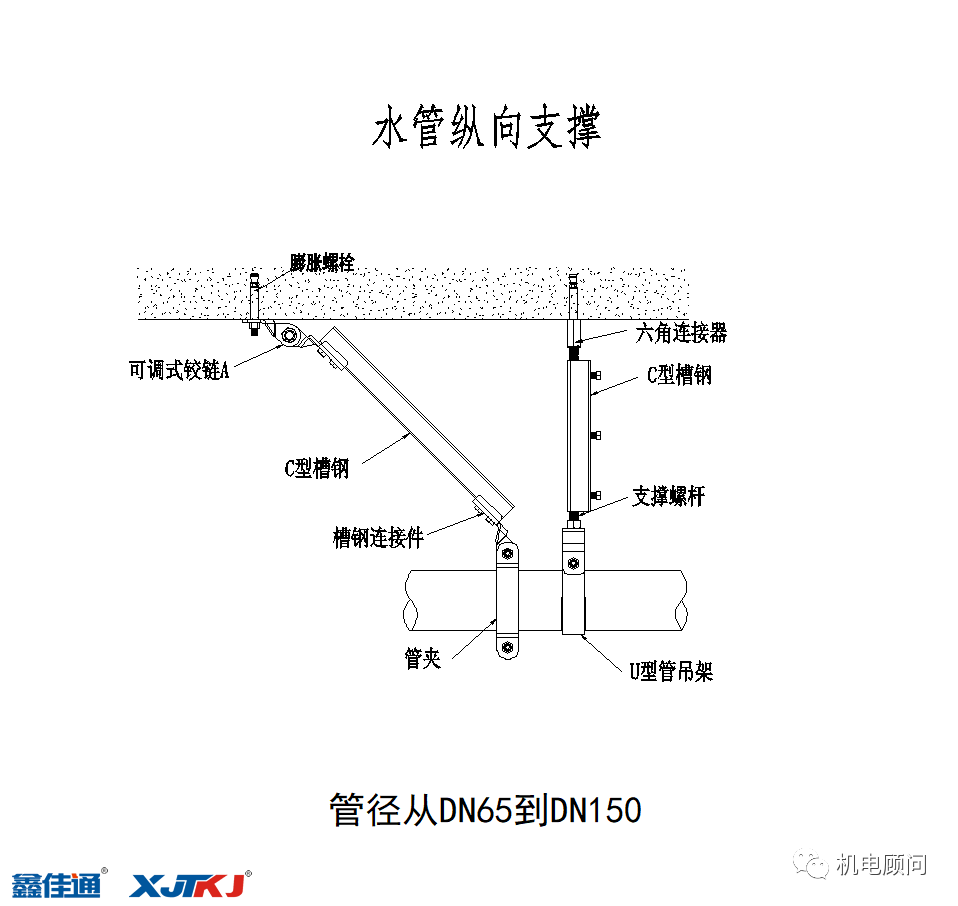

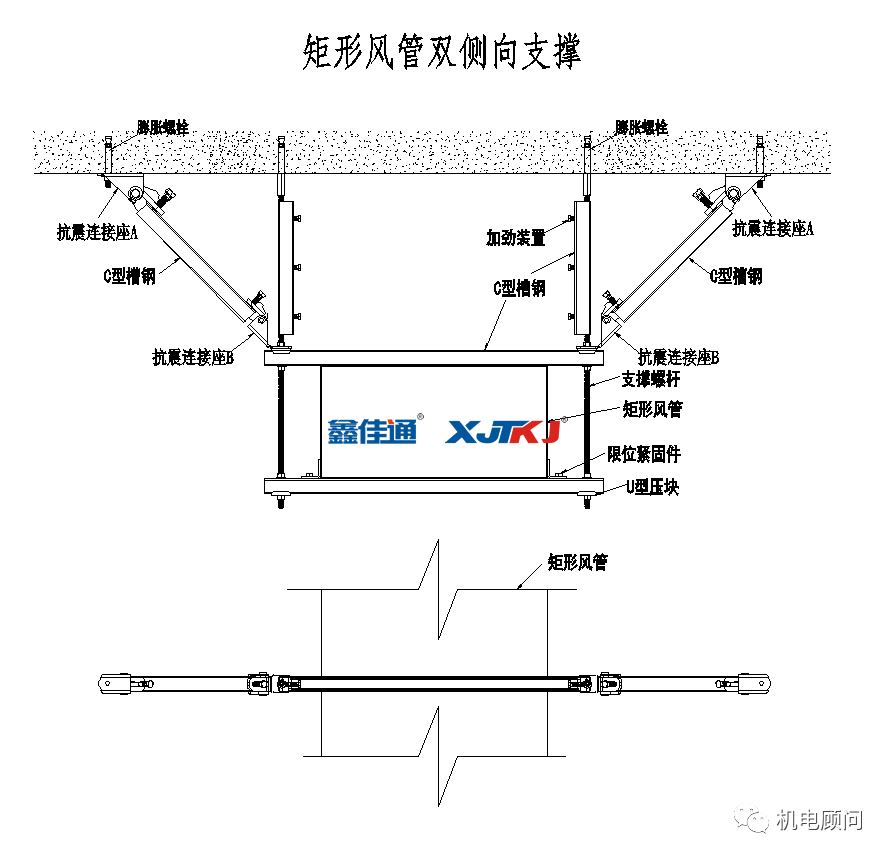

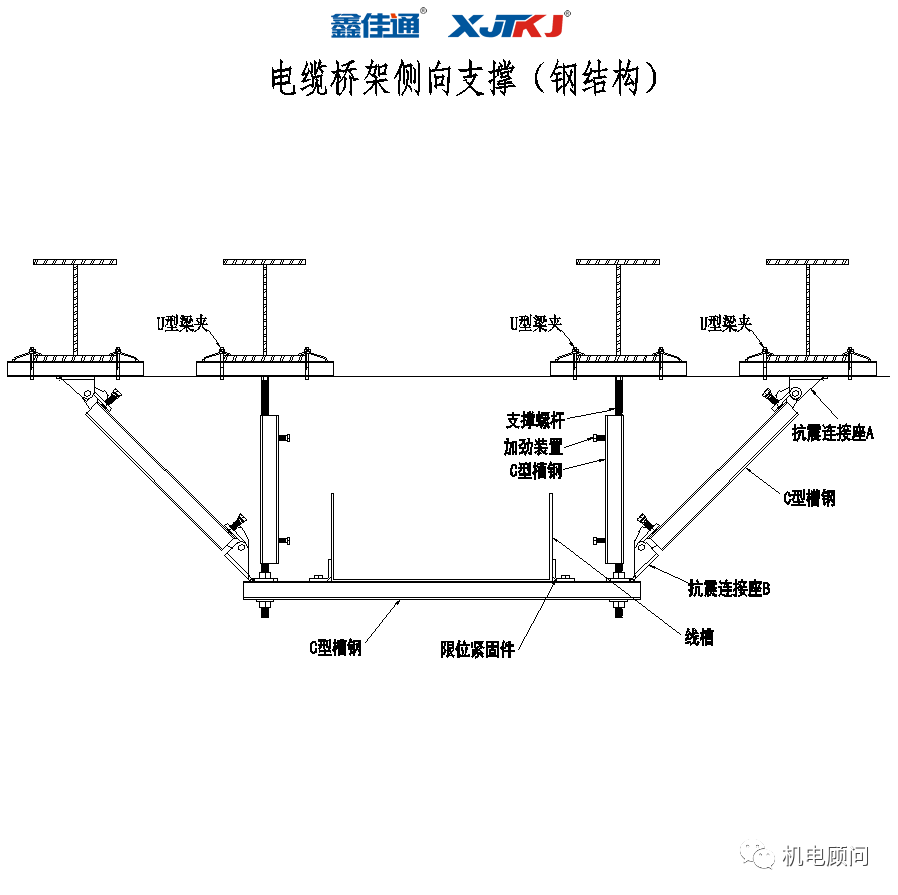

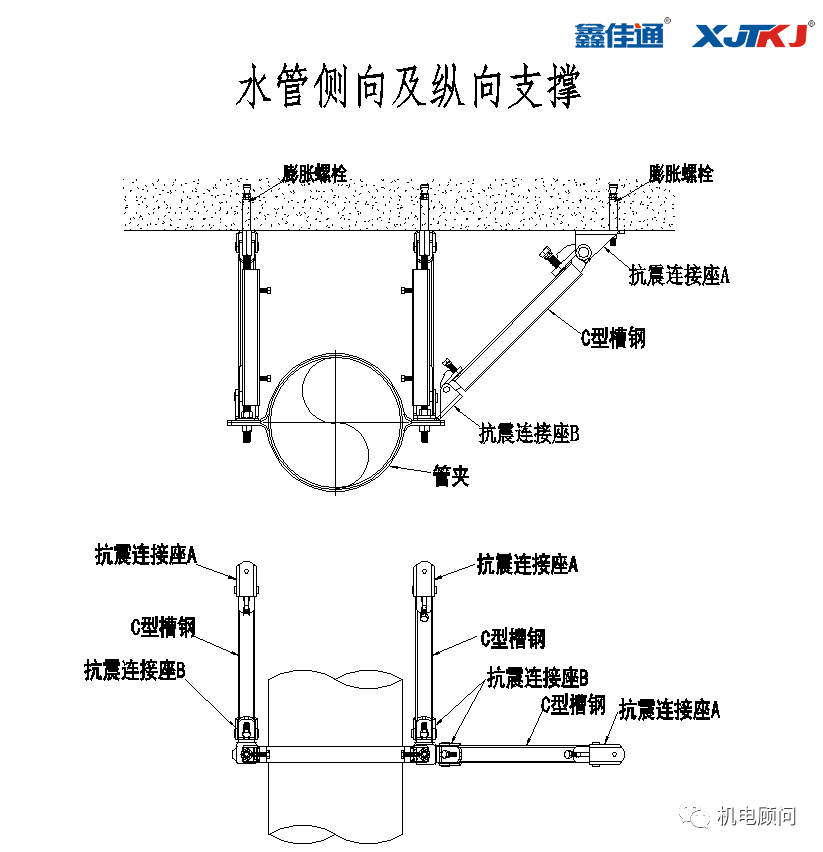

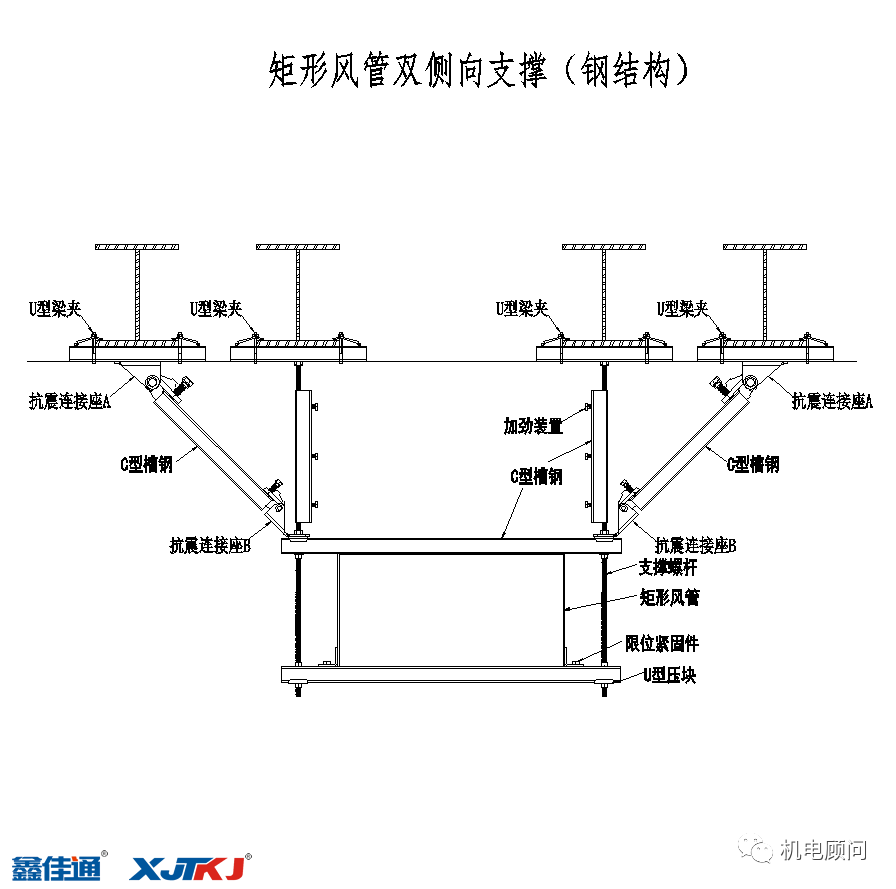

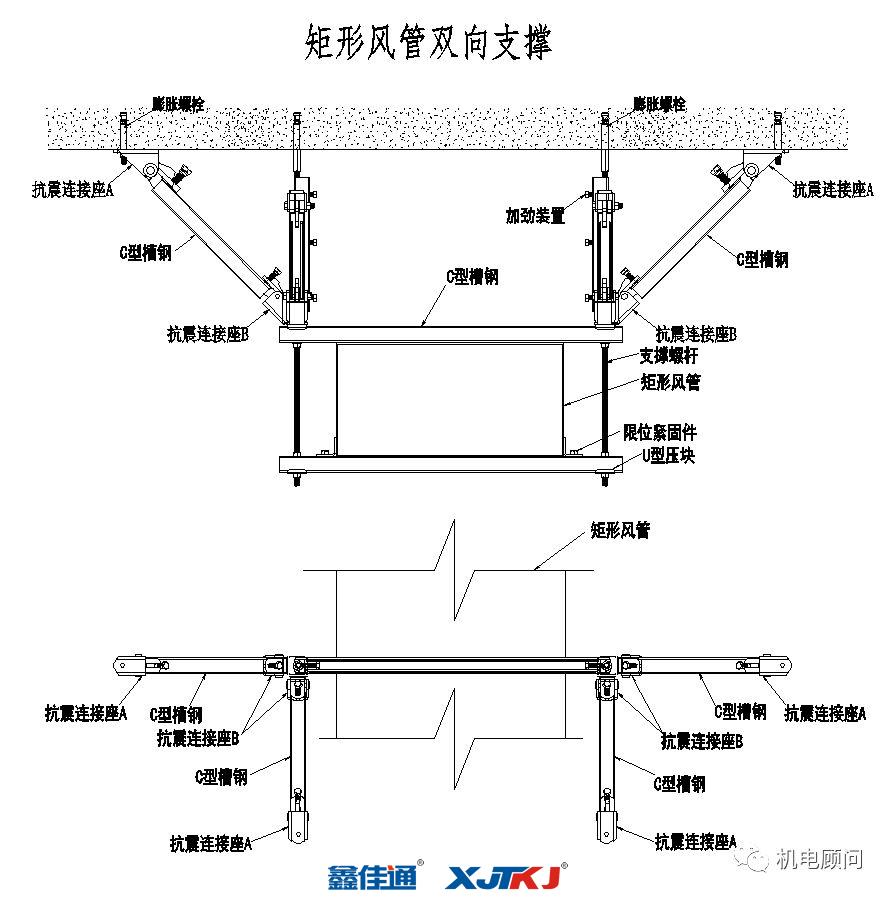

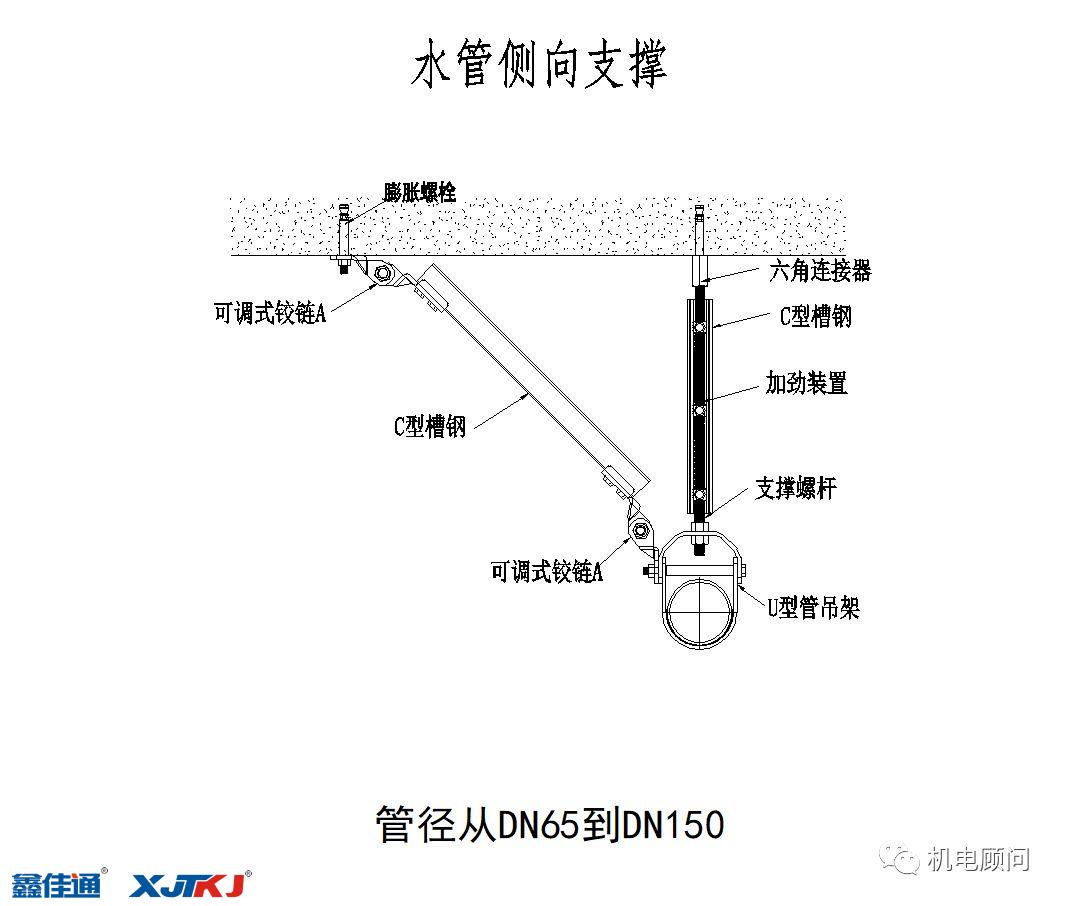

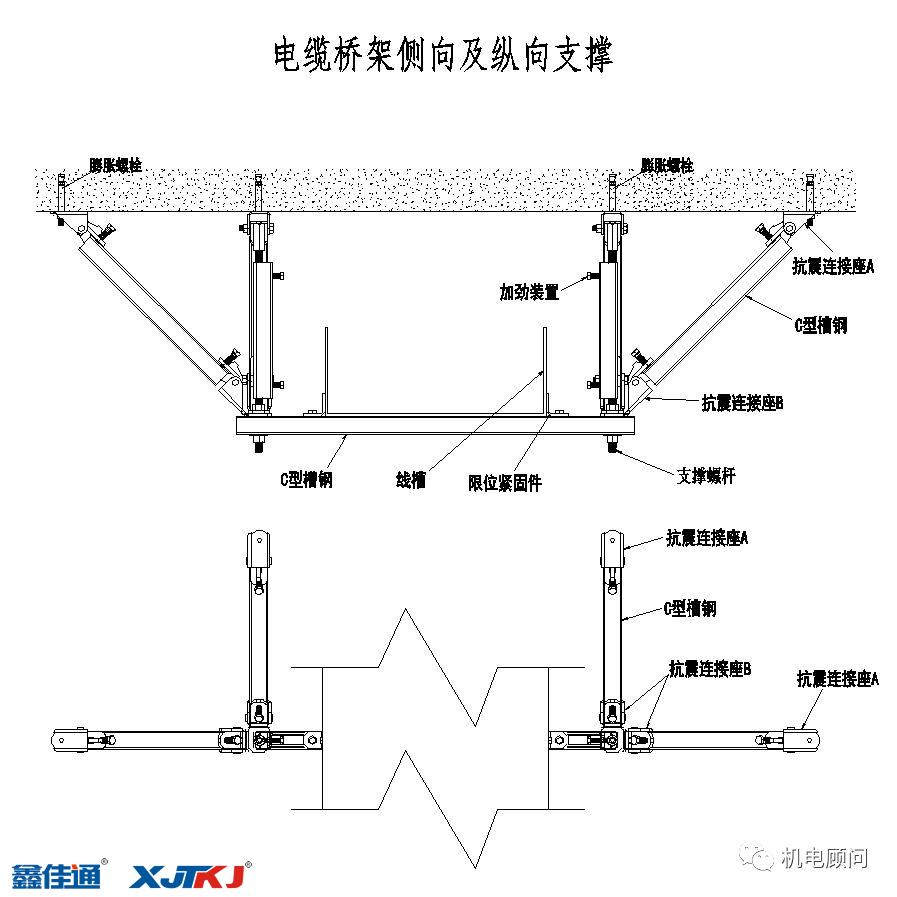

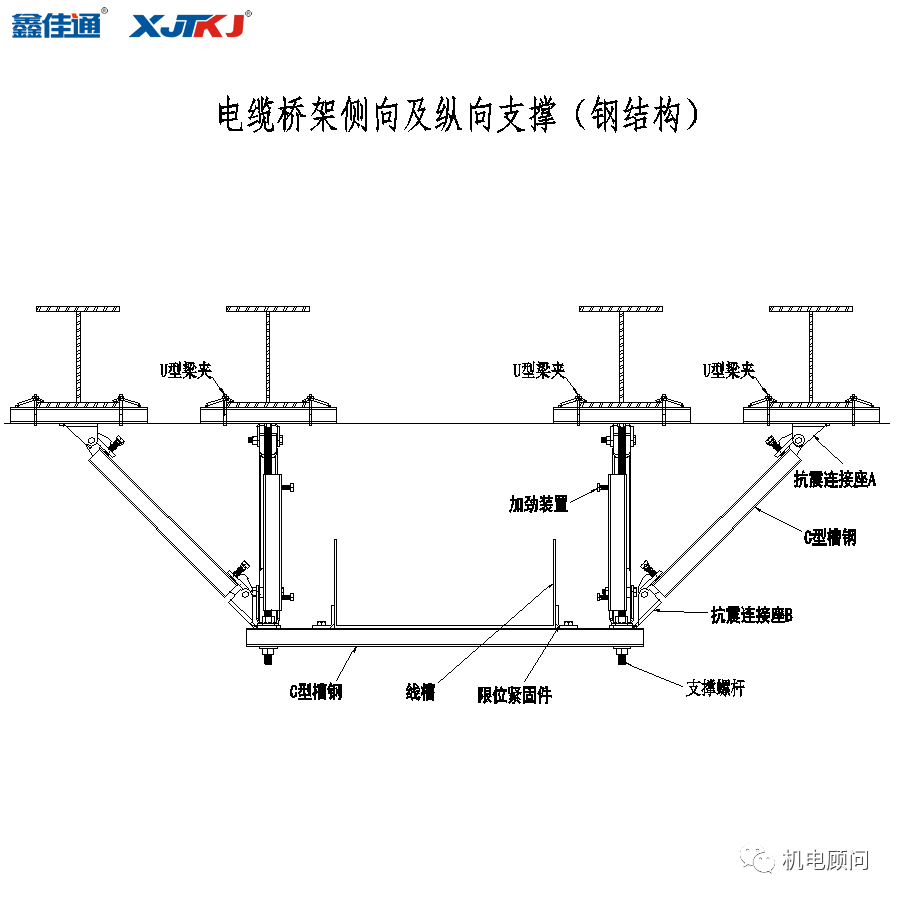

三、抗震支架大樣圖

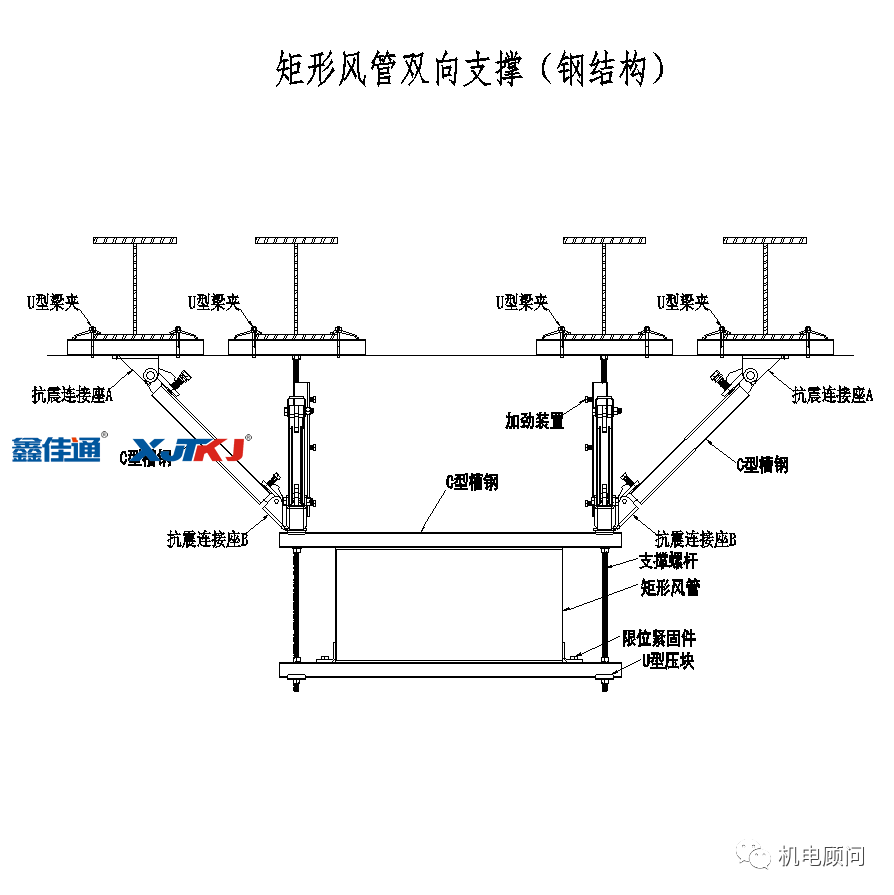

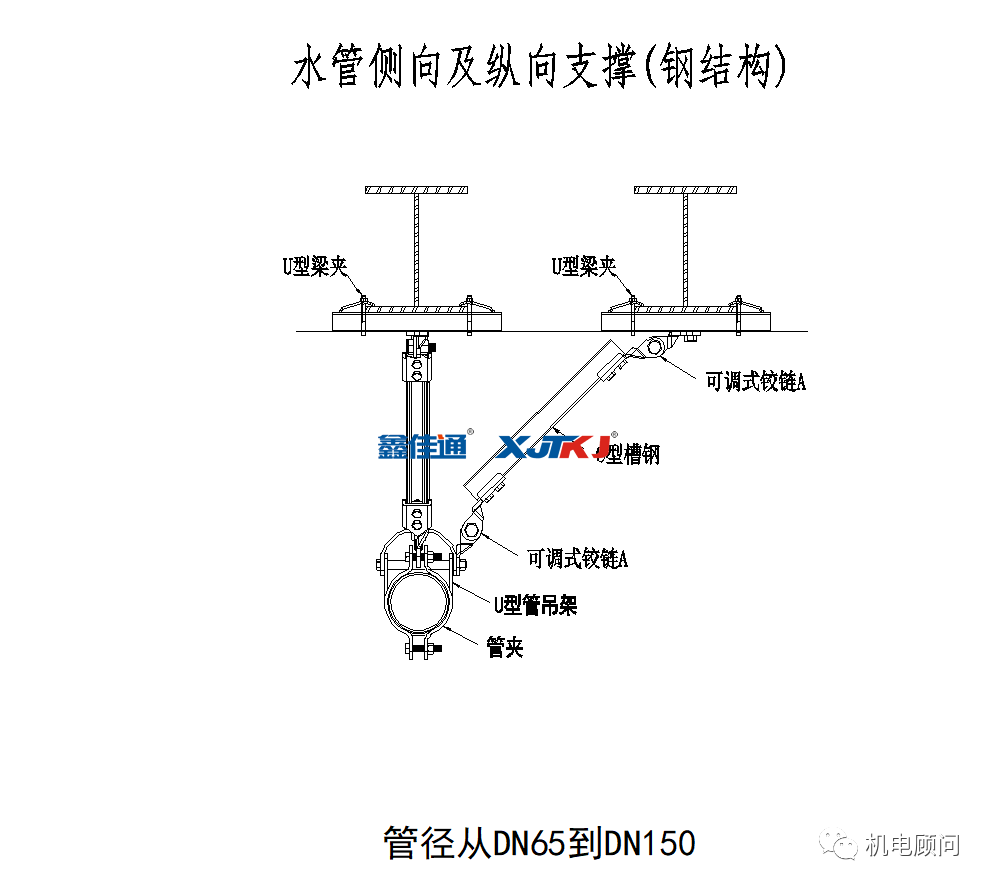

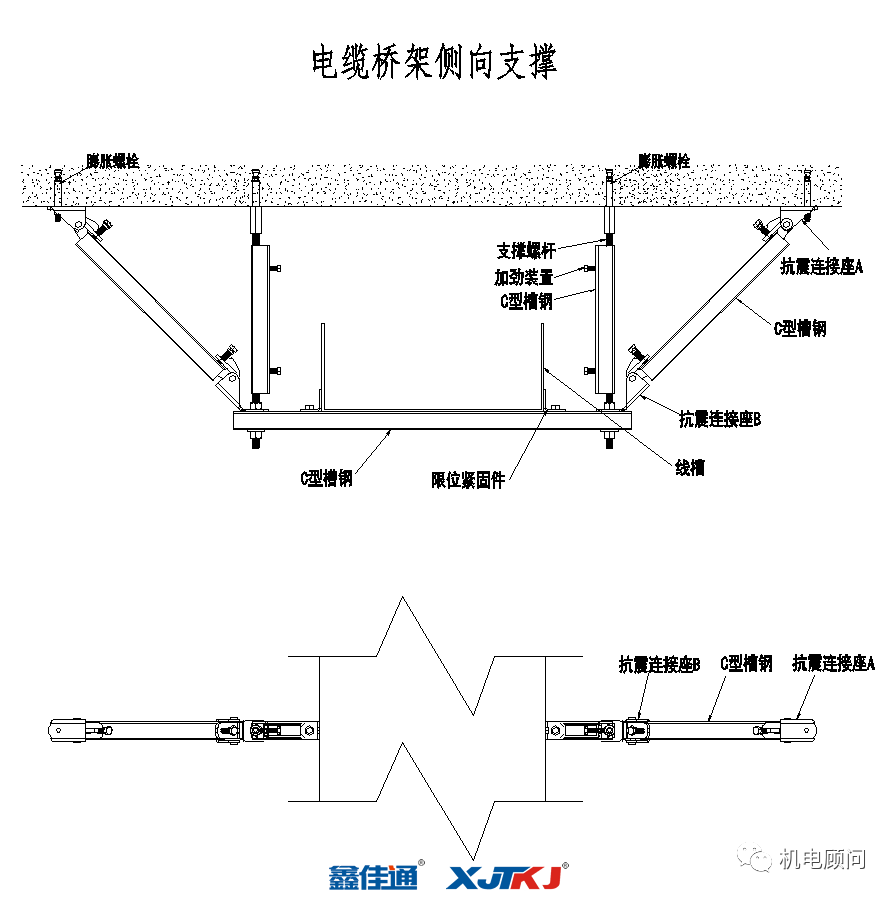

當然，還有些設計單位在設計說明后面把相關的抗震支架大樣圖放上去，部分示意如下：

四：關于抗震支架的施工

抗震支架的安裝應符合下列要求：

• 吊桿在現場按需要切割長度，修去毛刺，進行連接組合；

• 連接螺母與全螺紋吊桿以及錨栓進行連接時，兩端的旋入長度均應達到45%的連接螺母長度；

• 安裝后的全螺紋吊桿的垂直度偏差不應大于4°。

抗震支吊架斜撐的安裝應符合下列要求：

• 斜撐的垂直安裝角度應按設計要求進行，且不得小于30度；

• 單管抗震支吊架的斜撐與吊架的距離不得超過10cm；

• 抗震支吊架斜撐的安裝不應偏離其中心線2.5°。

抗震支吊架其它主要附件的安裝應符合下列要求：

• 管夾與管道連接處應設置絕緣膠墊，防止連接處產生電化學腐蝕，管卡與管道的連接應穩固；

• 各連接件的螺桿螺紋應按規定力矩進行鎖緊，防止松動；

• 加勁裝置的安裝位置及數量應按設計要求進行；

• 支吊架安裝施工完畢后應將支架擦拭干凈，所有橫擔槽鋼端均需裝上槽鋼端蓋。

五：關于抗震支架現場

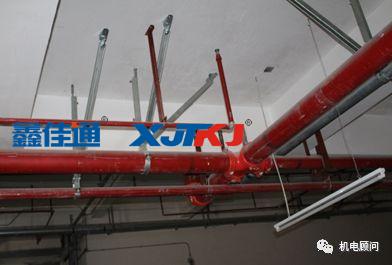

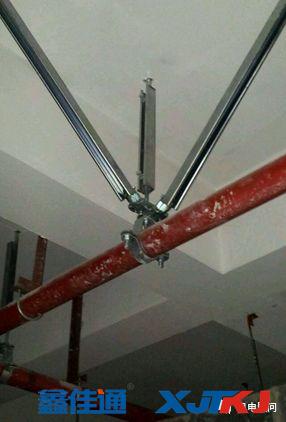

水管使用情況：

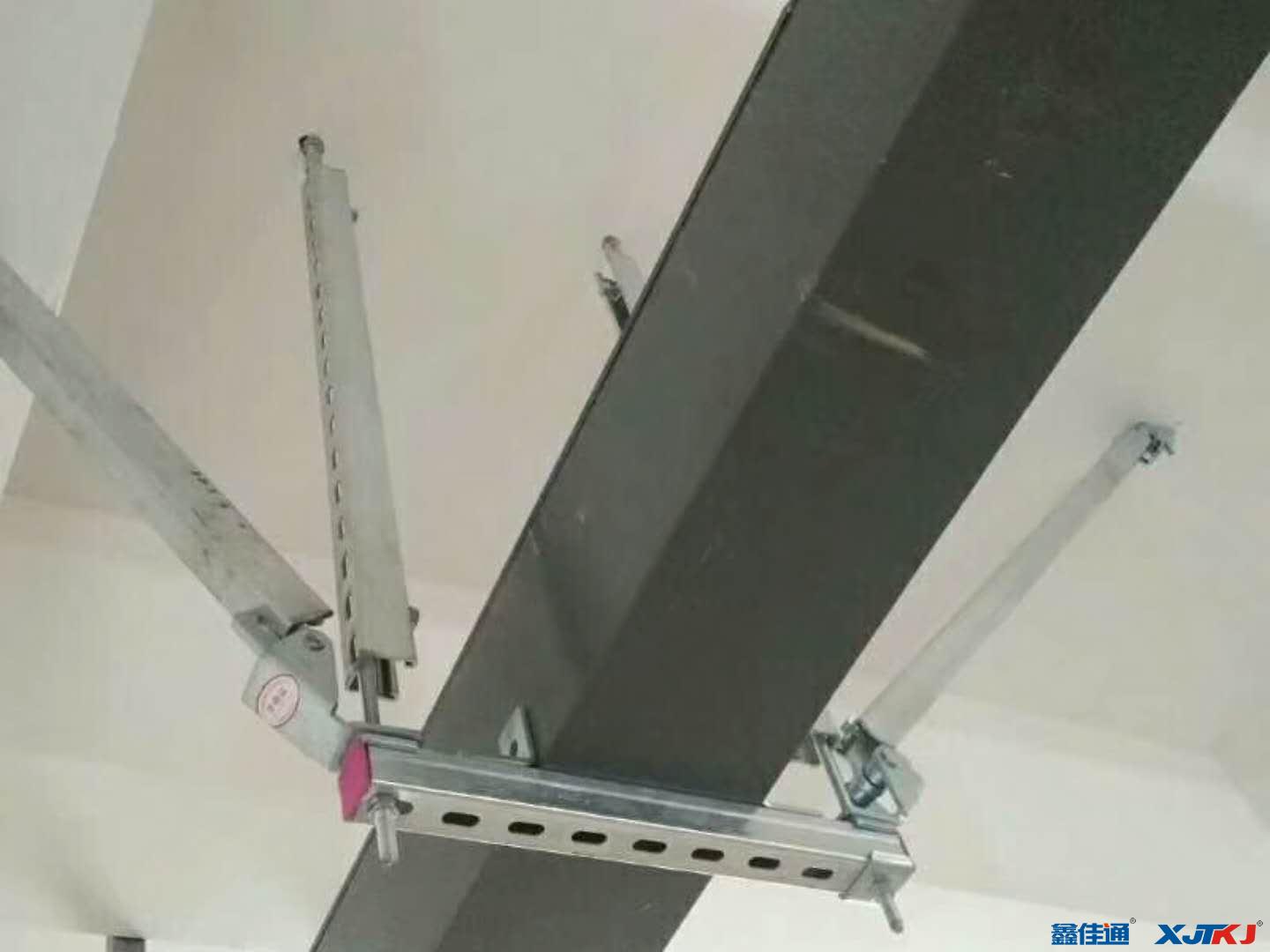

橋架使用情況：

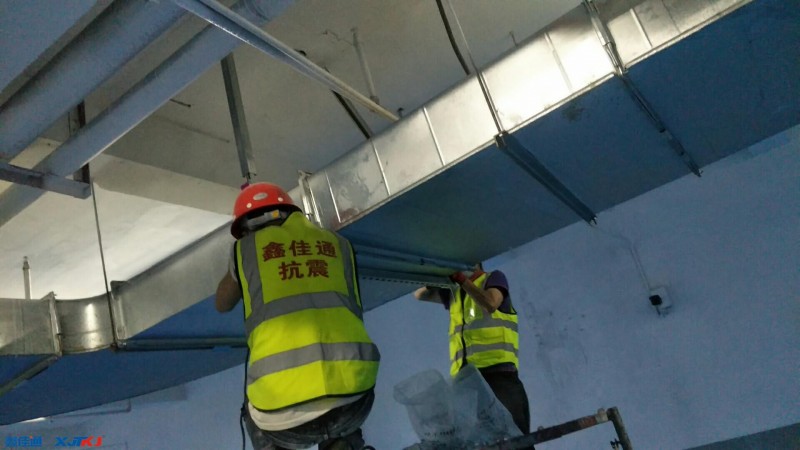

風管使用情況：

六：關于抗震支架大致的造價

此部分，僅供參考，記住，僅供參考，你們征詢廠家和這個不符，我們一點責任都沒有。。。。哈哈哈哈

總結：

本文主要講了，抗震支架的發展史及抗震支架的設計部分，總的來說，如今實業發展雖難，但在國家政策的支持下，抗震支架行業的前途必定光明蓬勃，只要堅守質量底線，必然未來可期！
