建筑機電抗震支吊架的定義

建筑機電抗震，指的是管道、風管、電纜橋架等機電設施的抗震，通俗的說就是“水電風”系統的抗震措施。在最開始，國內對于機電設施的保護，主要在于承重，基本沒有考慮抗震設計，給系統安全帶來很大的隱患。而《GB 50981-2014 建筑機電工程抗震設計規范》所列明應采取的措施、技術，定義為抗震支撐系統。

以荷載力學為基礎，地震作用驗算為核心，將管道、風管、電纜橋架等機電設施牢固連接于已做抗震設計的建筑體，起到限制機電工程設施位移，控制設施振動，并將荷載傳遞至承載結構上作用的各類組件或裝置。其抗震支撐的主要目的就是把地震所造成的生命與財產損失減少到最低程度。這類產品我們稱之為抗震支吊架。

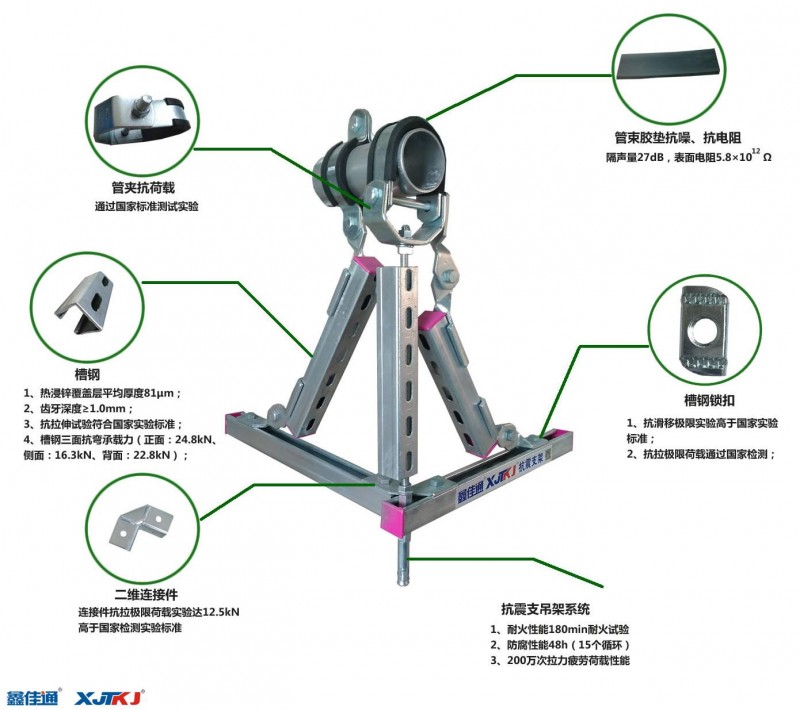

建筑機電抗震支吊架組成

與建筑結構體牢固鏈接，以地震力為主要荷載的抗震支撐設施。由錨固體、加固吊桿、抗震連接構件及抗震斜撐組成。

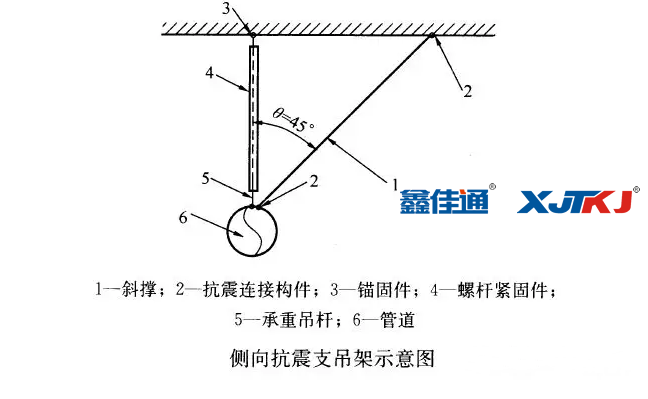

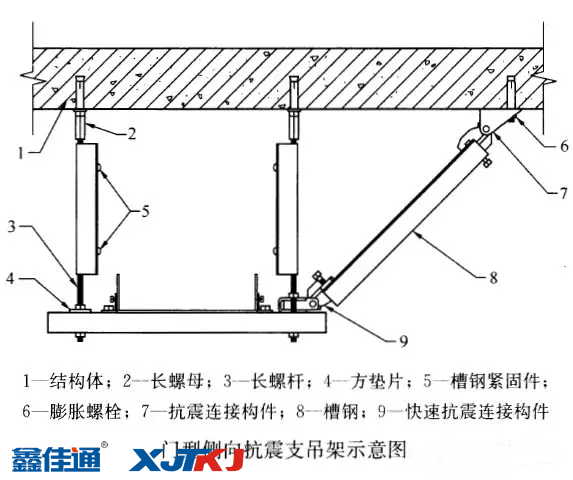

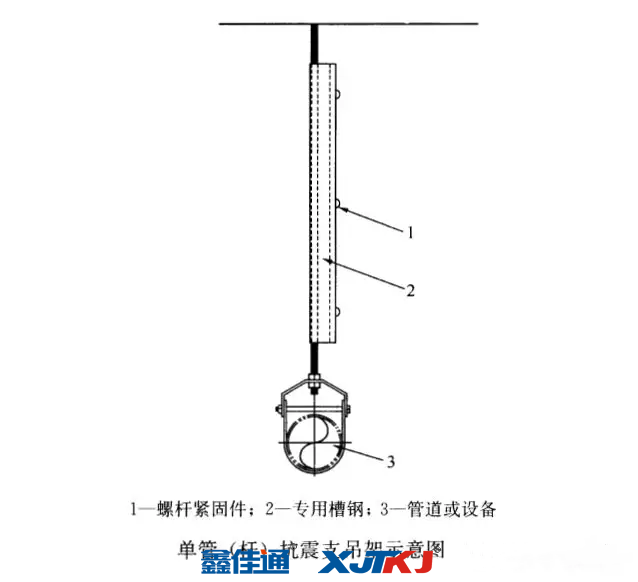

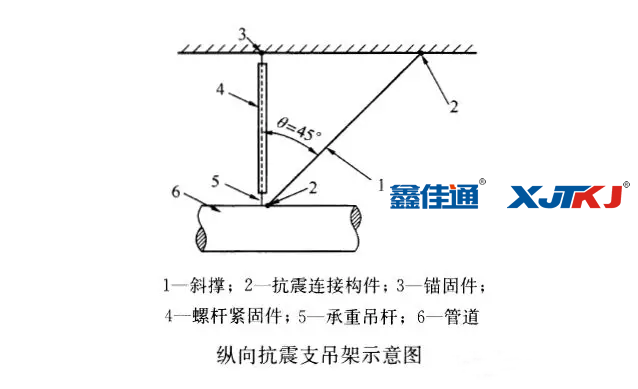

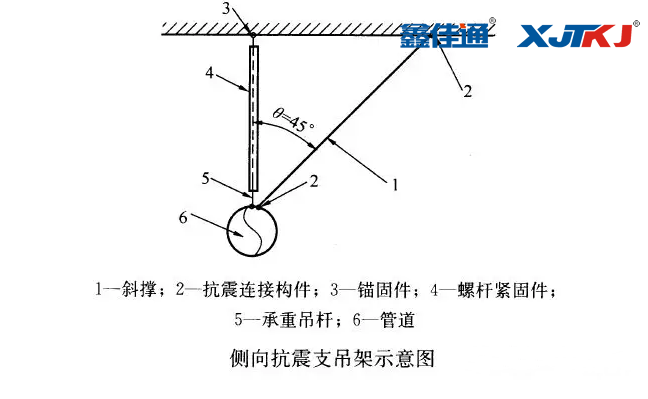

抗震支吊架的常見類型

抗震支吊架的應用范圍

根據《GB 50981-2014 建筑機電工程抗震設計規范》相關標準規定：

1、生活給水系統、消防管道系統：管徑≥DN65以上的金屬管道，應進行抗震支吊架設計。

2、風管類系統：防排煙風道、事故通風風道及相關設備應采用抗震支吊架，防排煙、事故通風管道無論大小全部設計抗震支架。（強條）空調通風風道：矩形風管截面積≥0.38㎡ 或圓形風管直徑≥700mm應進行抗震支吊架設計。

3、電氣系統:內徑不小于60mm的電氣配管應進行抗震支架設計。重力不小于150n/m（15KG/M）的橋架、母線槽等應進行抗震支架設計。

4、燃?xì)庀到y(tǒng)：內徑大于或等于25mm的燃?xì)夤艿缿?yīng)進行抗震設計。

抗震支架的材質工藝

抗震支架根據材質來分，可以分為鋼材，不銹鋼，鋁合金等，市場普遍采用Q235鋼材。多采用電鍍鋅，熱鍍鋅（熱浸鋅不低于60μm）工藝加工處理。熱浸鋅防腐性能優于電鍍鋅，故價格比電鍍鋅高出10%左右。另外還有新型鋅鎂鋁工藝，具有自動修復功能，形成保護膜，故價格稍高。

抗震支架的安裝方式

抗震支吊架系統由C型成品槽鋼、專用抗震連接件、管卡、裂縫混凝土用后擴底錨栓組成，抗震連接件與槽鋼通過機械連接可以隨意調節抗震支吊架的尺寸、高度?？拐鹬У跫墁F(xiàn)場應做到不焊接，并由錨栓與原有混凝土結構可靠連接，鋼結構采用預制孔螺栓或者梁夾抓扣式固定。

抗震支架在工程安裝時的間距要求

1、新建工程剛性原料電纜梯架、電纜托盤和電纜槽盒的抗震支吊架側向最大距離為12m，縱向最大距離為24m。

2、新建工程非金屬原料電纜梯架、電纜托盤和電纜槽盒的抗震支吊架側向最大距離為6m，縱向最大距離為12m。

3、新建工程剛性管道側向抗震支撐最大規劃距離12米，縱向抗震支撐最大規劃距離24米；柔性管道上述參數折半；改建、擴建工程管道上述參數折半。

4、新建工程剛性矩形風管側向抗震支撐最大規劃距離9米，縱向抗震支撐最大規劃距離18米；柔性風管上述參數折半；改建、擴建工程管道上述參數折半。
