地下綜合管廊是將市政、電力、燃?xì)?、供排水、熱力等管線集中一體化管理，建造一個集約化的地下空間隧道。管線的一體化管理離不開管廊支吊架系統，綜合管廊管線支架吊架系統由預埋槽道、高強度T型連接螺栓、C型槽鋼、懸臂槽鋼、槽鋼配件、抗震構件、抗震管卡、電纜卡具等通過螺栓機械連接的方式組成。簡單而言地下綜合管廊總體采用預埋槽和托臂支架裝配式組合構成管廊支吊架系統。

綜合管廊預埋槽

預埋槽道的安裝方式更利于綜合管廊內支架的固定安裝，預埋槽一般采用Q235B槽鋼。管廊預埋槽不破壞混凝土結構，具有高強度的承載能力和較強的抗腐蝕性，采用預制構件可調節安裝，使用螺栓連接，組合式安裝。

預埋槽鋼的優點：

1、在管廊襯砌表層內形成加強的整體線形結構，不是單點受力，受力均勻

2、有利于控制施工誤差，同時托臂支架可方便地上下調節，便于今后增減管廊內支架層數

3、鋼槽型材通過胚鍛熱軋而來，因此沒有特別的殘余應力。型材斷面形狀從幾何學上進行了優化，特別適用于T型螺栓的動態負荷和高夾緊力

4、有利于線纜布局的精確安裝、調整、施工方便簡單無灰塵

5、能夠承受動態的疲勞荷載(200萬次）和地震荷載

6、火災高溫時承載變化小，等級高

7、不需要額外的焊接和鉆孔，對混凝土和鋼筋無傷害，不會產生噪音、粉塵、震動，更不會引發火災

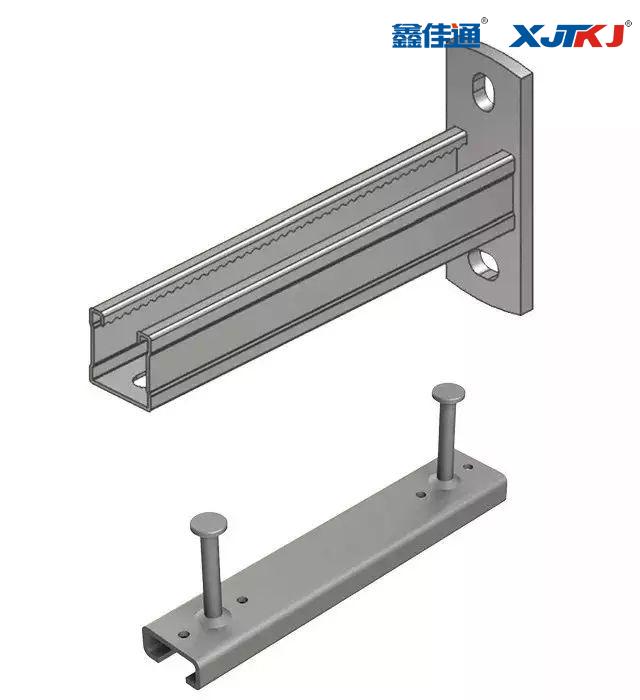

管廊托臂支架

管廊托臂支架通過槽鋼鎖扣和六角頭螺栓將各種連接件與預埋槽鋼相連接，托臂支架一般采用Q235B或Q345B。托臂支架裝配時應先整型后再用扭力扳手上緊六角頭螺栓，支吊架調整后，各連接件的六角頭螺栓螺紋部位必須帶滿，M12螺栓鎖緊扭矩為45Nm，防止松動。

托臂支架安裝完成后可以隨時調整和拆卸，槽鋼可以上下微調，調節精度為3mm,有效的保證支架的均勻受力，管卡和電纜卡左右可以微調，微調精度為2mm，徹底解決安裝過程中放心定位不精確的問題。

管廊托臂支架安裝考慮因素:

1、承重架距離不應大于管廊支架的最大間距。一般管道的最大間距是按照強度條件及剛度條件計算來解決的，一般情況下我們都取最小值。如果有壓力脈動的管道，要按所要求的管道固定頻率來決定管廊支架的距離，避免發生共振。

2、要盡量利用已有的土建結構的構件支承，也就是管廊的梁柱上支承，做柔性分析的管道，管廊支架位置根據分析決定，并考慮支承的可能性。

3、在垂直管段彎頭附近，或在垂直段中心以上做承重架，垂直段長時，可在下部增設導向支架，在集中荷載大的管道組成件附近設承重架。

4、盡量使設備接口的受力減小。如管廊支架靠近接口，對接口不會產生較大熱彎矩。

5、管廊支架的位置及類型應盡量減少作用力對被生根部件的不良影響。

6、一般不在水平布置的彎頭、彎管上作支托點，避免局部應力增加及影響吸收熱膨脹的效果。在垂直面上布置的彎頭上做支承架倒是常見的，但特別重要的高溫管道則不能這么做。

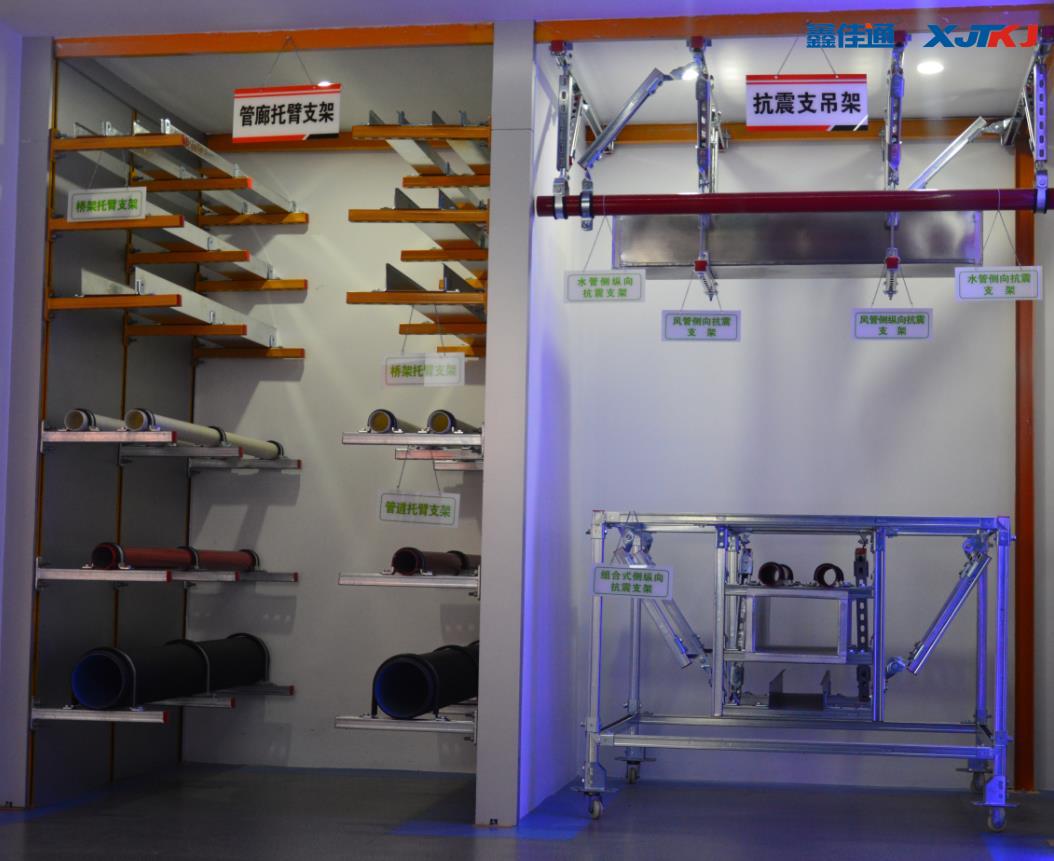

現代化的綜合管廊支吊架系統，采用標準化產品裝配式組合安裝，具有優良的抗腐蝕能力和較強的承載能力，后期可擴展性能強。管廊支吊架安裝便捷，可以提高管廊工程施工工期。
