抗震支吊架在地震中應對建筑機電工程設施給予可靠保護，承受來自任意水平方向的地震作用?！督ㄖC電工程抗震設計規范》國家標準GB50981-2014，自2015年8月1日起實施，目前的話已經成為強條，也就意味著建筑機電工程要加裝抗震設施。城建、公建、市政、房企等項目對抗震支架需求采購，一般會通過項目工程招投標的方式進行集中采購，其中就會涉及到抗震支吊架技術要求，這里為大家簡單闡述下。

抗震支吊架技術要求

建筑機電抗震支架抗震支吊架使用范圍一般涵蓋給水排水系統、暖通空調系統、燃?xì)庀到y(tǒng)、電氣系統。

1、抗震設防烈度為6度及6度以上地區的建筑機電工程必須進行抗震設計。

2、建筑機電工程設施抗震設計應以建筑結構設計為基準，對與建筑結構的連接件應采取措施進行設防。對重力不大于1.8kN的設備或吊桿計算長度不大于300mm的吊桿懸掛管道，可不進行設防。

3、需要設防的室內給水、熱水以及消防管道管徑大于或等于DN65的水平管道，需設置抗震支架。

4、泵房內的管道應有牢靠的側向抗震支撐，沿墻敷設管道應設支架和托架。

5、矩形截面面積大于等于0.38m2和圓形直徑大于等于0.70m的風管可采用抗震支吊架。

6、防排煙風管、事故通風風道及相關設備應采用抗震支吊架。

7、內徑大于或等于25mm的燃?xì)夤艿缿?yīng)進行抗震設計。

8、內徑不小于60mm的電氣配管及重力不小于150N/m的電纜梯架、電纜槽盒、母線槽均應進行抗震設防。

9、當金屬導管、剛性塑料導管、電纜橋架或電纜槽盒穿越防火分區時，其縫隙應采用柔性防火封堵材料封堵，并應在貫穿部位附近設置抗震支撐。

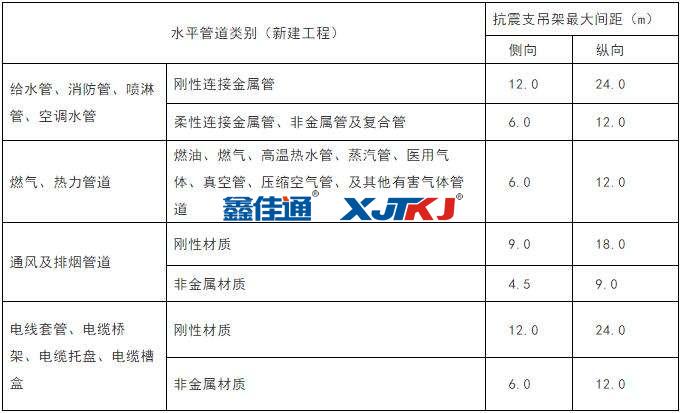

10、抗震支吊架的最大間距

抗震支吊架相關依據

投標單位所提供的抗震支撐產品以及配套錨栓產品的驗收、質量應滿足（不限于）如下標準和國家現行規范標準的要求。

1.《建筑機電工程抗震設計規范》（GB50981‐2014）

2.《建筑機電設備抗震支吊架通用技術條件》（CJ/T 476‐2015）

3.《建筑給排水及采暖工程施工質量驗收規范》（GB50242‐2016）

4.《通風與空調工程質量驗收規范》（GB50243‐2016）

5.《自動噴水滅火系統施工及驗收規范》（GB50261‐2017）

6.《建筑電氣工程施工質量驗收規范》（ GB50303‐2015）

7.《建筑抗震設計規范》（GB50011‐2010（2016年版））

8.《建筑工程抗震設防分類標準》（GB 50233‐2008）

9.《非結構構件抗震設計規范》（JGJ339‐2015)

10.《建筑結構荷載規范》（GB50009‐2012）

11.《混凝土結構設計規范》（GB50010‐2010（2015年版））

12.《混凝土結構加固設計規范》（GB50367‐2013）

13.《室內管道支架及吊架》03S402

14.《金屬、非金屬風管支吊架》19K112

15.《電纜橋架安裝》04D701‐3

抗震支吊架供貨范圍應包括錨固體、加固吊桿、抗震連接構件及抗震斜撐等，并且必須保證產品的完整性，有的招標單位會涉及到抗震支架的安裝、驗收等內容，應提供相關的檢驗報告、證書、《抗震支架安裝技術手冊》、《抗震支架安裝使用指南》、《抗震支架現場安裝指導手冊》、有關標準、設計圖紙等一整套資料，保證產品的安全和提供優質服務。
