小編從設置到安裝整理了抗震支架的幾個知識點，供大家在實際操作中參考。

抗震支架結構主要有3種

側向支撐結構

所謂側向支撐（圖 1），是指抗震支架增設的斜支撐水平投影方向垂直于管道軸線。側向支撐用以抵消地震水平荷載中關于垂直于管線方向的荷載，防止管線在地震中的側晃運動，是整個抗震支撐系統中運用最多的支撐形式。支撐設置間距及最大設計間距可參閱《建筑機電工程抗震設計規范》相關內容。

縱向支撐結構

所謂縱向支撐（圖 2），是指斜支撐水平投影方向平行于管道軸線?？v向支撐用于消除地震水平荷載中平行于管線方向的荷載，防止管線在地震中整體縱向位移。不同于側向支撐，縱向支撐在系統中設置的數目較少，每個直管段應至少設置一個縱向支撐支吊架，當兩個縱向支撐間距超過設計最大間距，需要按《建筑機電工程抗震設計規范》第 8.2.3條要求間距增設縱向支架。

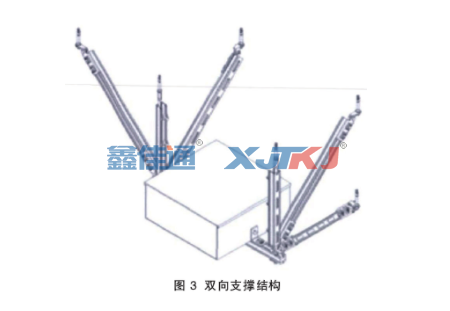

雙向支撐結構

綜合了側向支撐和縱向支撐兩種支撐形式特點的支撐結構即為雙向支撐結構，又稱四向支架（圖 3），一般適用于機電管線較多、支架承重較大的情況

抗震支吊架設置原則

每段水平直管道應在兩端設置側向抗震支吊架。
當兩個側向抗震支吊架間距超過最大設計間距時，應在中間增設側向抗震支吊架。
每段水平直管道應至少設置一個縱向抗震支吊架，當兩個縱向抗震支吊架距離超過最大設計間距時，應按要求間距依次增設縱向抗震支吊架。
剛性連接的水平管道，兩個相鄰的加固點間允許縱向偏移，水管及電線套管不得超過最大側向支吊架間距的1/16，風管、電纜梯架、電纜托盤和電纜線槽不得超過其寬度的兩倍。

水平管線在轉彎處0.6m 范圍內設置側向抗震支吊架。
當水平管線通過垂直管線與地面設備連接時，管線與設備之間應采用柔性連接，水平管線距垂直管線600mm 范圍內設置側向支撐，垂直管線底部距地面超過150mm 應設置抗震支撐。

所有抗震支吊架必須和結構主體可靠連接，當管線穿越建筑沉降縫時應考慮沉降位移。
水平管道在安裝柔性補償器及伸縮節的兩端必須設置側向及縱向抗震支吊架。
側向、縱向抗震支吊架其斜撐安裝垂直角度宜為45o，且不得小于30o。
沿墻敷設管線當設有入墻的托架且管卡能緊固管道四周時，可將其作為一個側向抗震支撐

抗震支吊架的安裝質量要求

1、組成抗震支吊架的所有構件應采用成品構件，并提供質量證明文件，型號、規格應符合設計要求。
2、C型槽鋼切割時應開口向下，避免切割時變形，切口毛刺打磨平滑并做防護處理。
3、固定于混凝土結構的抗震支吊架，應采用具有機械鎖鍵效應的后擴底錨栓，在安裝過程中應鉆孔深度到位，安裝扭矩符合要求。
4、固定于鋼結構上的抗震支吊架，應采用專門的夾具進行連接，嚴禁鉆孔和焊接。
5、連接螺母與全螺紋吊桿和錨栓連接時，螺紋端頭先按選入深度劃線，旋入深度均應達到45%的螺母長度，安裝后的全螺紋吊桿垂直偏差不應大于4°。
6、抗震支吊架的斜撐安裝，垂直角度宜為45°，且不得小于30°。
7、抗震支吊架的斜撐與吊架的距離不得大于0.1m。
8、抗震支吊架斜撐安裝不應偏離其中心線2.5°。
9、管夾與管道連接處應設置防震絕緣墊，防止連接處產生電化學腐蝕，管夾與管道的連接應穩固。

 抗震支吊架的施工步驟

1、對所保護結構進行分析和測量，確定抗震支吊架的安裝布置與結構之間的連接方式。
2、下料，按照測量尺寸對C型槽鋼和全螺紋吊桿進行切割。
3、吊點脹栓（或擰爆）安裝
4、垂直吊桿安裝。
5、橫擔或管束安裝。
6、側向、縱向加固件安裝。

抗震支吊架的施工要點

1、每段水平直管道應在兩端設置側向抗震支吊架。
2、每段水平直管道應至少設置一個縱向抗震支吊架。
3、水管及電導管允許縱向偏移但不得大于最大側向支吊架間距的1/16。
4、風管、電纜橋架允許縱向偏移但不得大于其寬度的兩倍。
5、水平管道應在離轉彎處0.6m范圍內設置側向抗震支吊架。
6、當水平管道通過垂直管道與地面設備連接時，管道與設備之間應采用柔性連接，水平管道距垂直管道0.6m范圍內設置側向支撐，垂直管道底部距地面大于0.15m應設置抗震支撐。
7、當抗震支吊架吊桿長細比大于100或當斜撐桿件長細比大于200時，應采取加固措施。
8、所有抗震支吊架應和結構主體可靠連接，當管道穿越建筑沉降縫時應考慮不均勻沉降的影響。
9、水平管道在安裝柔性補償器及伸縮節的兩端應設置側向及縱向抗震支吊架。
10、沿墻敷設的管道當設有入墻的托架、支架且管卡能緊固管道四周時，可作為一個側向抗震支撐。
11、連接立管的水平管道應在靠近立管0.6m范圍內設置第一個抗震吊架；當立管長度大于1.8m時，應在其頂部及底部設置四向抗震支吊架。立管長度大于7.6m時，應在中間加設抗震支吊架；當立管通過套管穿越結構樓層時，可設置抗震支吊架；當管道中安裝的附件自身質量大于25kg時，應設置側向及縱向抗震支吊架。
12、門型抗震支吊架至少應有一個側向抗震支撐或兩個縱向抗震支撐；同一承重吊架懸掛多層門型吊架，應對承重吊架分別獨立加固并設置抗震斜撐；門型抗震支吊架側向及縱向斜撐應安裝在上層橫梁或承重吊架連接處；當管道上的附件質量大于25kg且與管道采用剛性連接時，或附件質量為9kg～25kg且與管道采用柔性連接時，應設置側向及縱向抗震支撐。
